Información Básica

El I/O Kit es un framework de controladores de dispositivo de código abierto y orientado a objetos en el kernel XNU; maneja controladores de dispositivo cargados dinámicamente. Permite añadir código modular al kernel sobre la marcha, soportando hardware diverso.

Los drivers IOKit básicamente exportan funciones desde el kernel. Los tipos de parámetros de esas funciones están predefinidos y son verificados. Además, al igual que XPC, IOKit es solo otra capa encima de los Mach messages.

El código IOKit del kernel XNU es de código abierto por Apple en https://github.com/apple-oss-distributions/xnu/tree/main/iokit. Además, los componentes de espacio de usuario de IOKit también son de código abierto https://github.com/opensource-apple/IOKitUser.

Sin embargo, ningún driver IOKit es de código abierto. De todos modos, de vez en cuando una versión de un driver puede venir con símbolos que facilitan su depuración. Check how to get the driver extensions from the firmware here.

Está escrito en C++. Puedes obtener símbolos C++ desmanglados con:

# Get demangled symbols
nm -C com.apple.driver.AppleJPEGDriver

# Demangled symbols from stdin
c++filt
__ZN16IOUserClient202222dispatchExternalMethodEjP31IOExternalMethodArgumentsOpaquePK28IOExternalMethodDispatch2022mP8OSObjectPv
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Caution

Las funciones expuestas de IOKit podrían realizar controles de seguridad adicionales cuando un cliente intenta llamar a una función, pero tenga en cuenta que las aplicaciones suelen estar limitadas por la sandbox respecto a con qué funciones de IOKit pueden interactuar.

Drivers

En macOS se encuentran en:

  • /System/Library/Extensions
  • Archivos KEXT integrados en el sistema operativo OS X.
  • /Library/Extensions
  • Archivos KEXT instalados por software de terceros

En iOS se encuentran en:

  • /System/Library/Extensions
#Use kextstat to print the loaded drivers
kextstat
Executing: /usr/bin/kmutil showloaded
No variant specified, falling back to release
Index Refs Address            Size       Wired      Name (Version) UUID <Linked Against>
1  142 0                  0          0          com.apple.kpi.bsd (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
2   11 0                  0          0          com.apple.kpi.dsep (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
3  170 0                  0          0          com.apple.kpi.iokit (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
4    0 0                  0          0          com.apple.kpi.kasan (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
5  175 0                  0          0          com.apple.kpi.libkern (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
6  154 0                  0          0          com.apple.kpi.mach (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
7   88 0                  0          0          com.apple.kpi.private (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
8  106 0                  0          0          com.apple.kpi.unsupported (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
9    2 0xffffff8003317000 0xe000     0xe000     com.apple.kec.Libm (1) 6C1342CC-1D74-3D0F-BC43-97D5AD38200A <5>
10   12 0xffffff8003544000 0x92000    0x92000    com.apple.kec.corecrypto (11.1) F5F1255F-6552-3CF4-A9DB-D60EFDEB4A9A <8 7 6 5 3 1>

Hasta el número 9, los controladores listados están cargados en la dirección 0. Esto significa que esos no son controladores reales sino parte del kernel y no pueden ser descargados.

Para encontrar extensiones específicas puedes usar:

kextfind -bundle-id com.apple.iokit.IOReportFamily #Search by full bundle-id
kextfind -bundle-id -substring IOR #Search by substring in bundle-id

Para cargar y descargar extensiones del kernel, ejecute:

kextload com.apple.iokit.IOReportFamily
kextunload com.apple.iokit.IOReportFamily

IORegistry

El IORegistry es una parte crucial del framework IOKit en macOS e iOS que sirve como una base de datos para representar la configuración y el estado del hardware del sistema. Es una colección jerárquica de objetos que representan todo el hardware y los controladores cargados en el sistema, y sus relaciones entre sí.

Puedes obtener el IORegistry usando la cli ioreg para inspeccionarlo desde la consola (especialmente útil para iOS).

ioreg -l #List all
ioreg -w 0 #Not cut lines
ioreg -p <plane> #Check other plane

Puedes descargar IORegistryExplorer desde Xcode Additional Tools en https://developer.apple.com/download/all/ e inspeccionar el macOS IORegistry a través de una interfaz gráfica.

En IORegistryExplorer, los “planos” se usan para organizar y mostrar las relaciones entre los distintos objetos en el IORegistry. Cada plano representa un tipo específico de relación o una vista particular de la configuración de hardware y drivers del sistema. Aquí hay algunos de los planos habituales que puedes encontrar en IORegistryExplorer:

  1. IOService Plane: Este es el plano más general, que muestra los objetos de servicio que representan drivers y nubs (canales de comunicación entre drivers). Muestra las relaciones proveedor-cliente entre estos objetos.
  2. IODeviceTree Plane: Este plano representa las conexiones físicas entre dispositivos tal como están conectados al sistema. A menudo se usa para visualizar la jerarquía de dispositivos conectados vía buses como USB o PCI.
  3. IOPower Plane: Muestra objetos y sus relaciones en términos de gestión de energía. Puede mostrar qué objetos están afectando el estado de energía de otros, útil para depurar problemas relacionados con energía.
  4. IOUSB Plane: Enfocado específicamente en dispositivos USB y sus relaciones, mostrando la jerarquía de hubs USB y dispositivos conectados.
  5. IOAudio Plane: Este plano sirve para representar dispositivos de audio y sus relaciones dentro del sistema.
  6. …

Ejemplo de código de comunicación con el driver

El siguiente código se conecta al servicio IOKit YourServiceNameHere y llama al selector 0:

  • Primero llama a IOServiceMatching y IOServiceGetMatchingServices para obtener el servicio.
  • Luego establece una conexión llamando a IOServiceOpen.
  • Y finalmente llama a una función con IOConnectCallScalarMethod indicando el selector 0 (el selector es el número que la función que quieres llamar tiene asignado).
Ejemplo de llamada en espacio de usuario a un selector de driver ```objectivec #import #import

int main(int argc, const char * argv[]) { @autoreleasepool { // Get a reference to the service using its name CFMutableDictionaryRef matchingDict = IOServiceMatching(“YourServiceNameHere”); if (matchingDict == NULL) { NSLog(@“Failed to create matching dictionary”); return -1; }

// Obtain an iterator over all matching services io_iterator_t iter; kern_return_t kr = IOServiceGetMatchingServices(kIOMasterPortDefault, matchingDict, &iter); if (kr != KERN_SUCCESS) { NSLog(@“Failed to get matching services”); return -1; }

// Get a reference to the first service (assuming it exists) io_service_t service = IOIteratorNext(iter); if (!service) { NSLog(@“No matching service found”); IOObjectRelease(iter); return -1; }

// Open a connection to the service io_connect_t connect; kr = IOServiceOpen(service, mach_task_self(), 0, &connect); if (kr != KERN_SUCCESS) { NSLog(@“Failed to open service”); IOObjectRelease(service); IOObjectRelease(iter); return -1; }

// Call a method on the service // Assume the method has a selector of 0, and takes no arguments kr = IOConnectCallScalarMethod(connect, 0, NULL, 0, NULL, NULL); if (kr != KERN_SUCCESS) { NSLog(@“Failed to call method”); }

// Cleanup IOServiceClose(connect); IOObjectRelease(service); IOObjectRelease(iter); } return 0; }

</details>

Existen **otras** funciones que se pueden usar para llamar funciones de IOKit además de **`IOConnectCallScalarMethod`**, como **`IOConnectCallMethod`**, **`IOConnectCallStructMethod`**...

## Revirtiendo el punto de entrada del driver

Puedes obtenerlos, por ejemplo, de una [**firmware image (ipsw)**](#ipsw). Luego, cárgalo en tu decompilador favorito.

Puedes empezar a descompilar la función **`externalMethod`**, ya que es la función del driver que recibirá la llamada y llamará a la función correcta:

<figure><img src="../../../images/image (1168).png" alt="" width="315"><figcaption></figcaption></figure>

<figure><img src="../../../images/image (1169).png" alt=""><figcaption></figcaption></figure>

Esa horrible llamada demagled significa:
```cpp
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Observa cómo en la definición anterior falta el parámetro self; la definición correcta sería:

IOUserClient2022::dispatchExternalMethod(self, unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

En realidad, puedes encontrar la definición real en https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/Kernel/IOUserClient.cpp#L6388:

IOUserClient2022::dispatchExternalMethod(uint32_t selector, IOExternalMethodArgumentsOpaque *arguments,
const IOExternalMethodDispatch2022 dispatchArray[], size_t dispatchArrayCount,
OSObject * target, void * reference)

Con esta info puedes reescribir Ctrl+Right -> Edit function signature y establecer los tipos conocidos:

El nuevo código decompilado se verá así:

Para el siguiente paso necesitamos tener definida la estructura IOExternalMethodDispatch2022. Está en opensource en https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/IOKit/IOUserClient.h#L168-L176, podrías definirla:

Ahora, siguiendo (IOExternalMethodDispatch2022 *)&sIOExternalMethodArray puedes ver mucha información:

Cambie el tipo de datos a IOExternalMethodDispatch2022:

después del cambio:

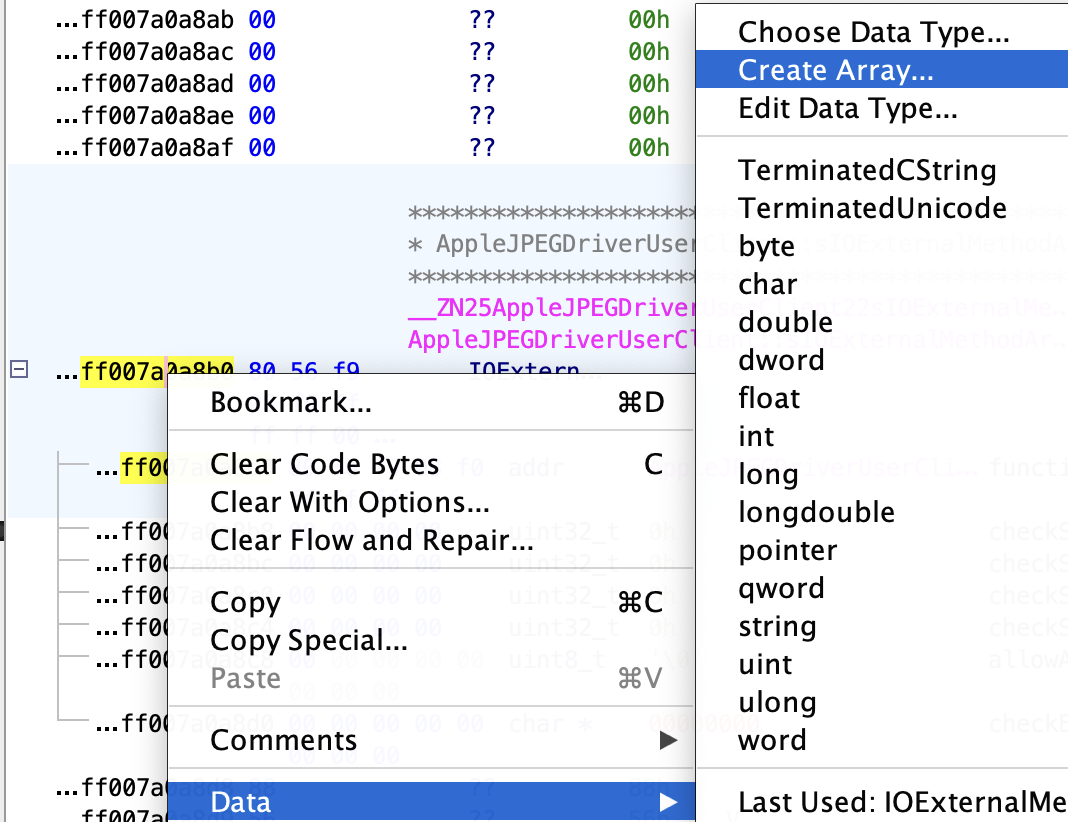

Y como ahora estamos ahí tenemos un arreglo de 7 elementos (revisa el código decompilado final); haz clic para crear un arreglo de 7 elementos:

Después de crear el arreglo puedes ver todas las funciones exportadas:

Tip

Si recuerdas, para call una función exported desde user space no necesitamos invocar el nombre de la función, sino el selector number. Aquí puedes ver que el selector 0 es la función initializeDecoder, el selector 1 es startDecoder, el selector 2 initializeEncoder…

Superficie de ataque reciente de IOKit (2023–2025)

  • Keystroke capture via IOHIDFamily – CVE-2024-27799 (14.5) mostró que un cliente permisivo IOHIDSystem podía capturar eventos HID incluso con secure input; asegúrate de que los handlers externalMethod hagan cumplir los entitlements en lugar de basarse únicamente en el tipo de user-client.
  • IOGPUFamily memory corruption – CVE-2024-44197 y CVE-2025-24257 corrigieron OOB writes accesibles desde sandboxed apps que pasan datos de longitud variable malformados a GPU user clients; el fallo habitual son límites pobres alrededor de los argumentos de IOConnectCallStructMethod.
  • Legacy keystroke monitoring – CVE-2023-42891 (14.2) confirmó que los HID user clients siguen siendo un vector de sandbox-escape; fuzz cualquier driver que exponga keyboard/event queues.

Consejos rápidos de triage & fuzzing

  • Enumera todos los external methods para un user client desde userland para seed a fuzzer:
# list selectors for a service
python3 - <<'PY'
from ioreg import IORegistry
svc = 'IOHIDSystem'
reg = IORegistry()
obj = reg.get_service(svc)
for sel, name in obj.external_methods():
print(f"{sel:02d} {name}")
PY
  • Cuando hagas reversing, presta atención a los conteos de IOExternalMethodDispatch2022. Un patrón de bug común en CVEs recientes es la inconsistencia entre structureInputSize/structureOutputSize y la longitud real de copyin, lo que conduce a heap OOB en IOConnectCallStructMethod.
  • El acceso al Sandbox sigue dependiendo de los entitlements. Antes de dedicar tiempo a un objetivo, comprueba si el cliente está permitido desde una app de terceros:
strings /System/Library/Extensions/IOHIDFamily.kext/Contents/MacOS/IOHIDFamily | \
grep -E "^com\.apple\.(driver|private)"
  • Para bugs de GPU/iomfb, pasar oversized arrays mediante IOConnectCallMethod suele ser suficiente para provocar bad bounds. Minimal harness (selector X) to trigger size confusion:
uint8_t buf[0x1000];
size_t outSz = sizeof(buf);
IOConnectCallStructMethod(conn, X, buf, sizeof(buf), buf, &outSz);
