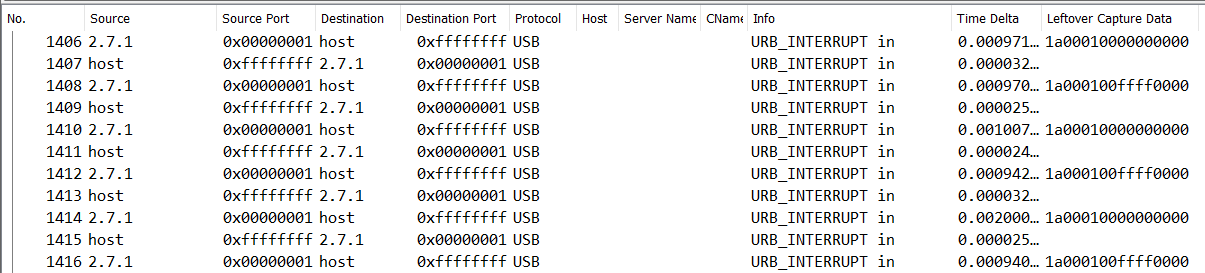

以下のようなキーボードのUSB通信を含むpcapがある場合:

USBキーボードは通常 HID boot protocol を話すので、ホストへの各 interrupt transfer は常に 8 bytes です: 1 byte の modifier bits (Ctrl/Shift/Alt/Super)、1 byte の reserved、そして1 reportあたり最大6個の keycodes。これらの bytes をデコードすれば、入力された内容をすべて再構築できます。

USB HID report basics

典型的な IN report は次のようになります:

ByteMeaning
0Modifier bitmap (0x02 = Left Shift, 0x20 = Right Alt, etc.). 複数の bit を同時に立てられます。
1Reserved/padding ですが、gaming keyboards では vendor data に再利用されることがよくあります。
2-7USB usage ID format の最大6個の同時 keycodes (0x04 = a, 0x1E = 1)。0x00 は “no key” を意味します。

NKRO のない keyboards は、6個を超えるキーが押されると byte 2 に 0x01 を送って “rollover” を示すことがあります。このレイアウトを理解しておくと、raw な usb.capdata bytes しかない場合でも役立ちます。

Extracting HID data from a PCAP

Identify the keyboard interface first

大きな capture では、どの report を dump する前でも、まず HID keyboard を特定してください。信頼できる出発点は interface descriptor response です:

usb.transfer_type == 0x02 && usb.endpoint_address.direction == 1 && usb.bDescriptorType == 4 && usb.bInterfaceClass == 3

usb.bInterfaceSubClass と usb.bInterfaceProtocol を確認してください:

  • subclass == 1 かつ protocol == 1 は通常 boot keyboard を意味します
  • protocol == 2 は通常 mouse です
  • protocol == 0 は、vendor-defined もしくは NKRO-style の HID interface を示すことが多く、keyboard データは含むものの、単純な 8-byte の boot layout ではありません

interface が分かったら、何かを export する前に usb.bus_id、usb.device_address、可能なら usb.interface_number に filter を絞ってください。

Wireshark workflow

  1. Isolate the device: keyboard からの interrupt IN traffic に filter をかけます。例: usb.transfer_type == 0x01 && usb.endpoint_address.direction == "IN" && usb.device_address == 3.
  2. Add useful columns: Leftover Capture Data field (usb.capdata) と、好みの usbhid.* fields（例: usbhid.boot_report.keyboard.keycode_1）を右クリックして、各 frame を開かずに keystrokes を追跡します。
  3. Hide empty reports: !(usb.capdata == 00:00:00:00:00:00:00:00) を適用して idle frames を除外します。
  4. Export for post-processing: File -> Export Packet Dissections -> As CSV を使い、frame.number、usb.src、usb.capdata、usbhid.modifiers を含めて、後で reconstruction を script 化します。

Command-line workflow

ctf-usb-keyboard-parser は、定番の tshark + sed pipeline をすでに自動化しています:

tshark -r ./usb.pcap -Y 'usb.capdata && usb.data_len == 8' -T fields -e usb.capdata | sed 's/../:&/g2' > keystrokes.txt
python3 usbkeyboard.py ./keystrokes.txt

新しいキャプチャでは、デバイスごとにまとめることで usb.capdata と、より詳細な usbhid.data フィールドの両方を保持できます:

tshark -r usb.pcapng -Y "usb.capdata || usbhid.data" -T fields -e usb.src -e usb.capdata -e usbhid.data | \
sort -s -k1,1 | \
awk '{ printf "%s", (NR==1 ? $1 : pre!=$1 ? "\n" $1 : "") " " $2; pre=$1 }' | \
awk '{ for (i=2; i<=NF; i++) print $i > "usbdata-" $1 ".txt" }'

Those per-device files drop straight into any decoder. If the capture came from BLE keyboards tunneled over GATT, filter on btatt.value && frame.len == 20 and dump the hex payloads before decoding.

When the report is not the classic 8-byte boot report

Recent gaming keyboards, split keyboards, and composite HID devices often expose a non-boot keyboard interface where the payload no longer matches modifier,reserved,key1..key6.

  • usbhid.data を usb.capdata より優先してください。Wireshark がすでに HID レイヤを解析している場合はこちらが使えます。
  • すべての行が固定プレフィックスまたは report ID で始まる場合は、byte 0 が常に modifier だと仮定せず、offset-aware decoder で取り除いてください。
  • 一部の USBPcap export は reserved byte を省略するので、--no-reserved や custom offset をサポートする decoder を使うと時間を節約できます。
  • capture 内に HID report descriptor や BLE HOGP report map がある場合は、parser を書く前にそれを使って実際の field layout を復元してください。

Automating the decoding

  • ctf-usb-keyboard-parser は、手早い CTF challenge で今でも便利で、repository にすでに入っています。
  • CTF-Usb_Keyboard_Parser (main.py) は pcap と pcapng の両方をネイティブに解析し、LinkTypeUsbLinuxMmapped/LinkTypeUsbPcap を理解し、tshark を必要としないため、isolated sandbox 内でもうまく動作します。
  • USB-HID-decoders は keyboard, mouse, tablet の visualizer を追加します。extract_hid_data.sh helper (tshark backend) または extract_hid_data.py (scapy backend) を実行してから、生成された text file を decoder か replay module に渡せば、keystrokes が展開される様子を確認できます。

Stateful decoding matters

USB interrupt capture には通常、key press と、release event が来る前に同じ report が 1 回以上 repeated copy されたものの両方が含まれます。実用的な decoder は次を行うべきです:

  • 前の report と比べて新しく押された keycode だけを出力する
  • byte 0 または解析済みの usbhid.boot_report.keyboard.modifier field から modifier state (Shift, Ctrl, AltGr) を保持する
  • Caps Lock のような toggle key を追跡する。大文字出力は Shift だけでは制御されないため
  • HID usage ID は layout-agnostic であることを覚えておく: 0x1d は host keyboard layout によって物理的な z/y key position を表す

Quick Python decoder

#!/usr/bin/env python3
import sys
NORMAL = {0x04:'a',0x05:'b',0x06:'c',0x07:'d',0x08:'e',0x09:'f',0x0a:'g',0x1c:'y',0x1d:'z',0x28:'\n',0x2d:'-',0x2e:'=',0x2f:'[',0x30:']',0x33:';',0x34:"'",0x36:',',0x37:'.'}
SHIFTED = {0x2d:'_',0x2e:'+',0x2f:'{',0x30:'}',0x33:':',0x34:'"',0x36:'<',0x37:'>'}
prev = set()
caps = False
for raw in sys.stdin:
raw = raw.strip().replace(':', '')
if len(raw) != 16:
continue
modifier = int(raw[0:2], 16)
keycodes = [int(raw[i:i+2], 16) for i in range(4, 16, 2)]
current = {k for k in keycodes if k}
newly_pressed = [k for k in keycodes if k and k not in prev]
shift = bool(modifier & 0x22)
for keycode in newly_pressed:
if keycode == 0x39:
caps = not caps
continue
char = SHIFTED.get(keycode) if shift else None
if char is None:
char = NORMAL.get(keycode, '?')
if char.isalpha() and (shift ^ caps):
char = char.upper()
sys.stdout.write(char)
prev = current

平文の hex 行をそのまま与えれば、フル parser を環境に入れなくても、即座にざっくり再構成できます。US 以外のレイアウトでは、これは物理的なキー位置を再構成するだけで、victim host 上で最終的に表示された glyph とは限りません。

Troubleshooting tips

  • Wireshark が usbhid.* fields を埋めない場合、HID report descriptor が capture されていなかった可能性が高いです。capture 中に keyboard を再接続するか、raw usb.capdata に切り替えてください。
  • Linux の software captures では、usbmon が通常の source です。Windows では、raw USB URBs を見るには Wireshark が USBPcap extcap に依存します。
  • keyboard が hub や dock 経由で接続されていた場合は、まず interface descriptor を確認し、その device/interface pair だけを decode してください。Composite HID captures では、keyboard と mouse の reports が混在しがちです。
  • Windows captures では USBPcap extcap interface が必要です。Wireshark の upgrade 後も残っていることを確認してください。extcap が見つからないと device list が空になります。
  • 何かを decode する前に、必ず usb.bus_id:device:interface（例: 1.9.1）を照合してください。複数の keyboard や storage devices を混ぜると、意味不明な keystrokes になります。
