基本情報

I/O KitはXNUカーネル内のオープンソースでオブジェクト指向のデバイスドライバフレームワークで、動的にロードされるデバイスドライバを扱います。モジュール化されたコードをカーネルにオンザフライで追加でき、多様なハードウェアをサポートします。

IOKitドライバは基本的にカーネルから関数をエクスポートします。これらの関数パラメータの型は事前定義されており、検証されます。さらに、XPCと同様に、IOKitはMachメッセージの上の層に過ぎません。

IOKit XNU kernel codeはAppleによってオープンソース化されており https://github.com/apple-oss-distributions/xnu/tree/main/iokit。さらに、ユーザースペースのIOKitコンポーネントもオープンソースです https://github.com/opensource-apple/IOKitUser。

しかし、IOKitドライバ自体はオープンソースではありません。とはいえ、時々ドライバのリリースにデバッグ用のシンボルが含まれることがあり、解析が容易になる場合があります。ドライバ拡張をファームウェアからここで取得する方法.

これは**C++**で書かれています。デマングルされたC++シンボルは次のように取得できます:

# Get demangled symbols
nm -C com.apple.driver.AppleJPEGDriver

# Demangled symbols from stdin
c++filt
__ZN16IOUserClient202222dispatchExternalMethodEjP31IOExternalMethodArgumentsOpaquePK28IOExternalMethodDispatch2022mP8OSObjectPv
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Caution

クライアントが関数を呼び出そうとすると、IOKitの公開された関数は追加のセキュリティチェックを行う場合があります。ただし、アプリは通常、IOKitがどの関数とやり取りできるかについてsandboxによって制限されていることに注意してください。

ドライバ

In macOS they are located in:

/System/Library/Extensions
OS X オペレーティングシステムに組み込まれた KEXT ファイル。
/Library/Extensions
サードパーティ製ソフトウェアによってインストールされた KEXT ファイル

In iOS they are located in:

/System/Library/Extensions

#Use kextstat to print the loaded drivers
kextstat
Executing: /usr/bin/kmutil showloaded
No variant specified, falling back to release
Index Refs Address            Size       Wired      Name (Version) UUID <Linked Against>
1  142 0                  0          0          com.apple.kpi.bsd (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
2   11 0                  0          0          com.apple.kpi.dsep (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
3  170 0                  0          0          com.apple.kpi.iokit (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
4    0 0                  0          0          com.apple.kpi.kasan (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
5  175 0                  0          0          com.apple.kpi.libkern (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
6  154 0                  0          0          com.apple.kpi.mach (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
7   88 0                  0          0          com.apple.kpi.private (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
8  106 0                  0          0          com.apple.kpi.unsupported (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
9    2 0xffffff8003317000 0xe000     0xe000     com.apple.kec.Libm (1) 6C1342CC-1D74-3D0F-BC43-97D5AD38200A <5>
10   12 0xffffff8003544000 0x92000    0x92000    com.apple.kec.corecrypto (11.1) F5F1255F-6552-3CF4-A9DB-D60EFDEB4A9A <8 7 6 5 3 1>

番号9までに列挙されているドライバはaddress 0 にロードされています。これは、それらが実際のドライバではなくカーネルの一部であり、アンロードできないことを意味します。

特定の拡張を見つけるには、次を使用できます:

kextfind -bundle-id com.apple.iokit.IOReportFamily #Search by full bundle-id
kextfind -bundle-id -substring IOR #Search by substring in bundle-id

kernel extensions をロードおよびアンロードするには、次のようにします:

kextload com.apple.iokit.IOReportFamily
kextunload com.apple.iokit.IOReportFamily

IORegistry

IORegistry は macOS と iOS の IOKit フレームワークの重要な部分で、システムのハードウェア構成と状態を表すデータベースとして機能します。これは、システムにロードされているすべてのハードウェアとドライバを表すオブジェクトの階層的な集合体であり、それらの相互関係を表します。

コンソールから検査するために cli の ioreg を使って IORegistry を取得できます（特に iOS で便利です）。

ioreg -l #List all
ioreg -w 0 #Not cut lines
ioreg -p <plane> #Check other plane

You could download IORegistryExplorer from Xcode Additional Tools from https://developer.apple.com/download/all/ and inspect the macOS IORegistry through a graphical interface.

In IORegistryExplorer, “planes” are used to organize and display the relationships between different objects in the IORegistry. Each plane represents a specific type of relationship or a particular view of the system’s hardware and driver configuration. Here are some of the common planes you might encounter in IORegistryExplorer:

IOService Plane: This is the most general plane, displaying the service objects that represent drivers and nubs (communication channels between drivers). It shows the provider-client relationships between these objects.
IODeviceTree Plane: This plane represents the physical connections between devices as they are attached to the system. It is often used to visualize the hierarchy of devices connected via buses like USB or PCI.
IOPower Plane: Displays objects and their relationships in terms of power management. It can show which objects are affecting the power state of others, useful for debugging power-related issues.
IOUSB Plane: Specifically focused on USB devices and their relationships, showing the hierarchy of USB hubs and connected devices.
IOAudio Plane: This plane is for representing audio devices and their relationships within the system.
…

Driver Comm Code Example

The following code connects to the IOKit service YourServiceNameHere and calls selector 0:

It first calls IOServiceMatching and IOServiceGetMatchingServices to get the service.
It then establishes a connection calling IOServiceOpen.
And it finally calls a function with IOConnectCallScalarMethod indicating the selector 0 (the selector is the number the function you want to call has assigned).

Example user-space call to a driver selector

```objectivec #import #import

int main(int argc, const char * argv[]) { @autoreleasepool { // Get a reference to the service using its name CFMutableDictionaryRef matchingDict = IOServiceMatching(“YourServiceNameHere”); if (matchingDict == NULL) { NSLog(@“Failed to create matching dictionary”); return -1; }

// Obtain an iterator over all matching services io_iterator_t iter; kern_return_t kr = IOServiceGetMatchingServices(kIOMasterPortDefault, matchingDict, &iter); if (kr != KERN_SUCCESS) { NSLog(@“Failed to get matching services”); return -1; }

// Get a reference to the first service (assuming it exists) io_service_t service = IOIteratorNext(iter); if (!service) { NSLog(@“No matching service found”); IOObjectRelease(iter); return -1; }

// Open a connection to the service io_connect_t connect; kr = IOServiceOpen(service, mach_task_self(), 0, &connect); if (kr != KERN_SUCCESS) { NSLog(@“Failed to open service”); IOObjectRelease(service); IOObjectRelease(iter); return -1; }

// Call a method on the service // Assume the method has a selector of 0, and takes no arguments kr = IOConnectCallScalarMethod(connect, 0, NULL, 0, NULL, NULL); if (kr != KERN_SUCCESS) { NSLog(@“Failed to call method”); }

// Cleanup IOServiceClose(connect); IOObjectRelease(service); IOObjectRelease(iter); } return 0; }

</details>

IOKit 関数を呼び出すために使用できる**他の**関数もあり、例えば **`IOConnectCallScalarMethod`** のほかに **`IOConnectCallMethod`**、**`IOConnectCallStructMethod`**...

## Reversing driver entrypoint

これらは例えば [**firmware image (ipsw)**](#ipsw) から入手できます。次に、お気に入りのディコンパイラにロードします。

この呼び出しを受け取り、正しい関数を呼び出すドライバ関数である **`externalMethod`** 関数のデコンパイルから始めることができます:

<figure><img src="../../../images/image (1168).png" alt="" width="315"><figcaption></figcaption></figure>

<figure><img src="../../../images/image (1169).png" alt=""><figcaption></figcaption></figure>

その煩雑にデマングルされた呼び出しが意味するのは：
```cpp
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

前の定義では self パラメータが抜けていることに注意してください。正しい定義は次のようになります：

IOUserClient2022::dispatchExternalMethod(self, unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

実際、実際の定義は https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/Kernel/IOUserClient.cpp#L6388:

IOUserClient2022::dispatchExternalMethod(uint32_t selector, IOExternalMethodArgumentsOpaque *arguments,
const IOExternalMethodDispatch2022 dispatchArray[], size_t dispatchArrayCount,
OSObject * target, void * reference)

With this info you can rewrite Ctrl+Right -> Edit function signature and set the known types:

The new decompiled code will look like:

For the next step we need to have defined the IOExternalMethodDispatch2022 struct. It’s opensource in https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/IOKit/IOUserClient.h#L168-L176, you could define it:

Now, following the (IOExternalMethodDispatch2022 *)&sIOExternalMethodArray you can see a lot of data:

Change the Data Type to IOExternalMethodDispatch2022:

after the change:

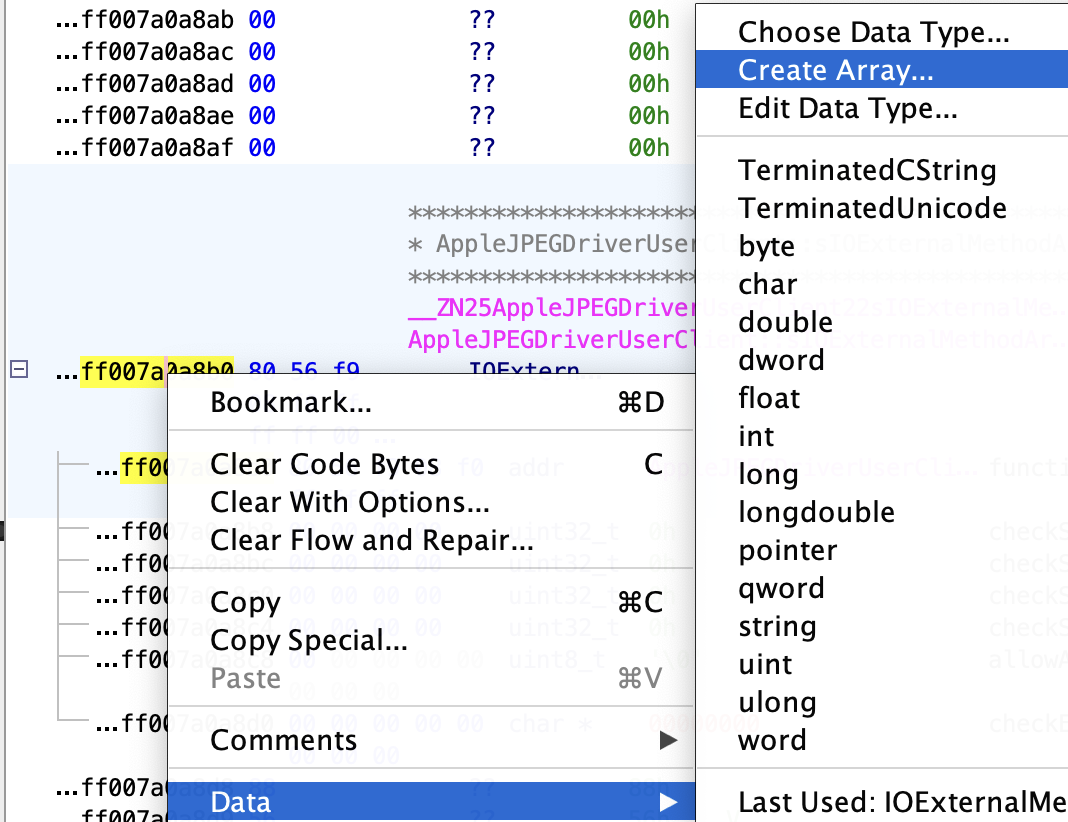

And as we now in there we have an array of 7 elements (check the final decompiled code), click to create an array of 7 elements:

After the array is created you can see all the exported functions:

Tip

覚えているなら、user space から call する際に exported 関数名を直接呼ぶ必要はなく、selector number を使います。ここでは selector 0 が関数 initializeDecoder、selector 1 が startDecoder、selector 2 が initializeEncoder であることがわかります…

Recent IOKit attack surface (2023–2025)

Keystroke capture via IOHIDFamily – CVE-2024-27799 (14.5) は、許容的な IOHIDSystem client が secure input の状態でも HID イベントを取得できることを示しました；externalMethod ハンドラが user-client type のみでなく entitlements を強制することを確認してください。
IOGPUFamily memory corruption – CVE-2024-44197 および CVE-2025-24257 は、sandboxed アプリが不正な可変長データを GPU user clients に渡した場合に到達可能な OOB writes を修正しました；典型的なバグは IOConnectCallStructMethod 引数周りの境界チェックの不備です。
Legacy keystroke monitoring – CVE-2023-42891 (14.2) は HID user clients が依然として sandbox-escape のベクターになり得ることを確認しました；keyboard/event queues を公開するドライバはすべて fuzz してください。

Quick triage & fuzzing tips

Enumerate all external methods for a user client from userland to seed a fuzzer:

# list selectors for a service
python3 - <<'PY'
from ioreg import IORegistry
svc = 'IOHIDSystem'
reg = IORegistry()
obj = reg.get_service(svc)
for sel, name in obj.external_methods():
print(f"{sel:02d} {name}")
PY

リバース時は、IOExternalMethodDispatch2022 のカウントに注意してください。最近の CVE に見られる一般的なバグパターンは、structureInputSize/structureOutputSize と実際の copyin 長が不整合になり、IOConnectCallStructMethod で heap OOB を引き起こすことです。
Sandbox への到達可能性は依然として entitlements に依存します。ターゲットに時間を費やす前に、サードパーティのアプリからクライアントが許可されているか確認してください:

strings /System/Library/Extensions/IOHIDFamily.kext/Contents/MacOS/IOHIDFamily | \
grep -E "^com\.apple\.(driver|private)"

GPU/iomfb の脆弱性では、IOConnectCallMethod に過大な配列を渡すだけで不適切な境界が発生することが多い。サイズ混同を引き起こす最小ハーネス (selector X):

uint8_t buf[0x1000];
size_t outSz = sizeof(buf);
IOConnectCallStructMethod(conn, X, buf, sizeof(buf), buf, &outSz);

参考資料
