Podstawowe informacje

I/O Kit to otwartoźródłowy, obiektowy framework sterowników urządzeń w jądrze XNU, który obsługuje sterowniki ładowane dynamicznie. Umożliwia dodawanie modułowego kodu do jądra w czasie działania, wspierając różnorodny sprzęt.

Sterowniki IOKit zasadniczo eksportują funkcje z jądra. Typy parametrów tych funkcji są z góry zdefiniowane i weryfikowane. Ponadto, podobnie jak XPC, IOKit to kolejna warstwa działająca na bazie Mach messages.

Kod jądra IOKit XNU jest udostępniony jako open-source przez Apple pod adresem https://github.com/apple-oss-distributions/xnu/tree/main/iokit. Dodatkowo komponenty IOKit działające w przestrzeni użytkownika są również open-source https://github.com/opensource-apple/IOKitUser.

Jednakże, żadne sterowniki IOKit nie są open-source. Niemniej jednak, od czasu do czasu wydanie sterownika może zawierać symbole, które ułatwiają jego debugowanie. Sprawdź, jak get the driver extensions from the firmware here.

Jest napisane w C++. Możesz uzyskać zdemanglowane symbole C++ za pomocą:

# Get demangled symbols
nm -C com.apple.driver.AppleJPEGDriver

# Demangled symbols from stdin
c++filt
__ZN16IOUserClient202222dispatchExternalMethodEjP31IOExternalMethodArgumentsOpaquePK28IOExternalMethodDispatch2022mP8OSObjectPv
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Caution

Eksponowane funkcje IOKit mogą wykonywać dodatkowe kontrole bezpieczeństwa, gdy klient próbuje wywołać funkcję. Zwróć uwagę, że aplikacje są zazwyczaj ograniczone przez sandbox w zakresie funkcji IOKit, z którymi mogą wchodzić w interakcję.

Sterowniki

W macOS znajdują się w:

  • /System/Library/Extensions
  • Pliki KEXT wbudowane w system operacyjny OS X.
  • /Library/Extensions
  • Pliki KEXT instalowane przez oprogramowanie firm trzecich

W iOS znajdują się w:

  • /System/Library/Extensions
#Use kextstat to print the loaded drivers
kextstat
Executing: /usr/bin/kmutil showloaded
No variant specified, falling back to release
Index Refs Address            Size       Wired      Name (Version) UUID <Linked Against>
1  142 0                  0          0          com.apple.kpi.bsd (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
2   11 0                  0          0          com.apple.kpi.dsep (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
3  170 0                  0          0          com.apple.kpi.iokit (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
4    0 0                  0          0          com.apple.kpi.kasan (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
5  175 0                  0          0          com.apple.kpi.libkern (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
6  154 0                  0          0          com.apple.kpi.mach (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
7   88 0                  0          0          com.apple.kpi.private (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
8  106 0                  0          0          com.apple.kpi.unsupported (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
9    2 0xffffff8003317000 0xe000     0xe000     com.apple.kec.Libm (1) 6C1342CC-1D74-3D0F-BC43-97D5AD38200A <5>
10   12 0xffffff8003544000 0x92000    0x92000    com.apple.kec.corecrypto (11.1) F5F1255F-6552-3CF4-A9DB-D60EFDEB4A9A <8 7 6 5 3 1>

Aż do numeru 9 wymienione sterowniki są załadowane pod adresem 0. Oznacza to, że nie są to prawdziwe sterowniki, lecz część jądra i nie można ich odładować.

Aby znaleźć konkretne rozszerzenia możesz użyć:

kextfind -bundle-id com.apple.iokit.IOReportFamily #Search by full bundle-id
kextfind -bundle-id -substring IOR #Search by substring in bundle-id

Aby załadować i odładować kernel extensions, wykonaj:

kextload com.apple.iokit.IOReportFamily
kextunload com.apple.iokit.IOReportFamily

IORegistry

The IORegistry jest kluczową częścią frameworku IOKit w macOS i iOS, która służy jako baza danych reprezentująca konfigurację sprzętową i stan systemu. To hierarchiczna kolekcja obiektów reprezentujących cały sprzęt i sterowniki załadowane w systemie oraz ich wzajemne relacje.

Możesz uzyskać IORegistry za pomocą cli ioreg aby zbadać go z konsoli (szczególnie przydatne na iOS).

ioreg -l #List all
ioreg -w 0 #Not cut lines
ioreg -p <plane> #Check other plane

Możesz pobrać IORegistryExplorer z Xcode Additional Tools ze strony https://developer.apple.com/download/all/ i przeglądać macOS IORegistry przez graficzny interfejs.

W IORegistryExplorer „płaszczyzny” są używane do organizowania i wyświetlania relacji między różnymi obiektami w IORegistry. Każda płaszczyzna reprezentuje konkretny typ relacji lub określony widok konfiguracji sprzętu i sterowników systemu. Oto niektóre z powszechnych płaszczyzn, które możesz napotkać w IORegistryExplorer:

  1. IOService Plane: To najbardziej ogólna płaszczyzna, wyświetlająca obiekty service reprezentujące sterowniki i nuby (kanały komunikacyjne między sterownikami). Pokazuje relacje provider-client między tymi obiektami.
  2. IODeviceTree Plane: Ta płaszczyzna reprezentuje fizyczne połączenia między urządzeniami tak, jak są podłączone do systemu. Często używana do wizualizacji hierarchii urządzeń podłączonych przez magistrale takie jak USB czy PCI.
  3. IOPower Plane: Wyświetla obiekty i ich relacje w kontekście zarządzania energią. Może pokazywać, które obiekty wpływają na stan zasilania innych, co jest przydatne przy debugowaniu problemów związanych z zasilaniem.
  4. IOUSB Plane: Skoncentrowana na urządzeniach USB i ich relacjach, pokazuje hierarchię hubów USB i podłączonych urządzeń.
  5. IOAudio Plane: Ta płaszczyzna służy do reprezentowania urządzeń audio i ich relacji w systemie.
  6. …

Przykład kodu komunikacji z driverem

Poniższy kod łączy się z usługą IOKit YourServiceNameHere i wywołuje selector 0:

  • Najpierw wywołuje IOServiceMatching i IOServiceGetMatchingServices, aby znaleźć usługę.
  • Następnie nawiązuje połączenie wywołując IOServiceOpen.
  • Na końcu wywołuje funkcję za pomocą IOConnectCallScalarMethod, wskazując selector 0 (selector to numer przypisany funkcji, którą chcesz wywołać).
Przykład wywołania selektora sterownika z przestrzeni użytkownika ```objectivec #import #import

int main(int argc, const char * argv[]) { @autoreleasepool { // Get a reference to the service using its name CFMutableDictionaryRef matchingDict = IOServiceMatching(“YourServiceNameHere”); if (matchingDict == NULL) { NSLog(@“Failed to create matching dictionary”); return -1; }

// Obtain an iterator over all matching services io_iterator_t iter; kern_return_t kr = IOServiceGetMatchingServices(kIOMasterPortDefault, matchingDict, &iter); if (kr != KERN_SUCCESS) { NSLog(@“Failed to get matching services”); return -1; }

// Get a reference to the first service (assuming it exists) io_service_t service = IOIteratorNext(iter); if (!service) { NSLog(@“No matching service found”); IOObjectRelease(iter); return -1; }

// Open a connection to the service io_connect_t connect; kr = IOServiceOpen(service, mach_task_self(), 0, &connect); if (kr != KERN_SUCCESS) { NSLog(@“Failed to open service”); IOObjectRelease(service); IOObjectRelease(iter); return -1; }

// Call a method on the service // Assume the method has a selector of 0, and takes no arguments kr = IOConnectCallScalarMethod(connect, 0, NULL, 0, NULL, NULL); if (kr != KERN_SUCCESS) { NSLog(@“Failed to call method”); }

// Cleanup IOServiceClose(connect); IOObjectRelease(service); IOObjectRelease(iter); } return 0; }

</details>

Istnieją też **inne** funkcje, które mogą służyć do wywoływania funkcji IOKit, oprócz **`IOConnectCallScalarMethod`**, takie jak **`IOConnectCallMethod`**, **`IOConnectCallStructMethod`**...

## Analiza punktu wejścia sterownika

Możesz je na przykład uzyskać z [**firmware image (ipsw)**](#ipsw). Następnie załaduj obraz do swojego ulubionego dekompilatora.

Możesz rozpocząć dekompilację funkcji **`externalMethod`**, ponieważ to ona będzie odbierać połączenie i wywoływać właściwą funkcję:

<figure><img src="../../../images/image (1168).png" alt="" width="315"><figcaption></figcaption></figure>

<figure><img src="../../../images/image (1169).png" alt=""><figcaption></figcaption></figure>

To zdemanglowane wywołanie oznacza:
```cpp
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Zauważ, że w poprzedniej definicji parametr self został pominięty, poprawna definicja powinna być:

IOUserClient2022::dispatchExternalMethod(self, unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Właściwą definicję możesz znaleźć pod adresem https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/Kernel/IOUserClient.cpp#L6388:

IOUserClient2022::dispatchExternalMethod(uint32_t selector, IOExternalMethodArgumentsOpaque *arguments,
const IOExternalMethodDispatch2022 dispatchArray[], size_t dispatchArrayCount,
OSObject * target, void * reference)

Mając te informacje możesz wcisnąć Ctrl+Right -> Edit function signature i ustawić znane typy:

Nowy zdekompilowany kod będzie wyglądał tak:

W następnym kroku musimy mieć zdefiniowaną strukturę IOExternalMethodDispatch2022. Jest open source w https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/IOKit/IOUserClient.h#L168-L176, możesz ją zdefiniować:

Śledząc (IOExternalMethodDispatch2022 *)&sIOExternalMethodArray możesz zobaczyć dużo danych:

Zmień typ danych na IOExternalMethodDispatch2022:

Po zmianie:

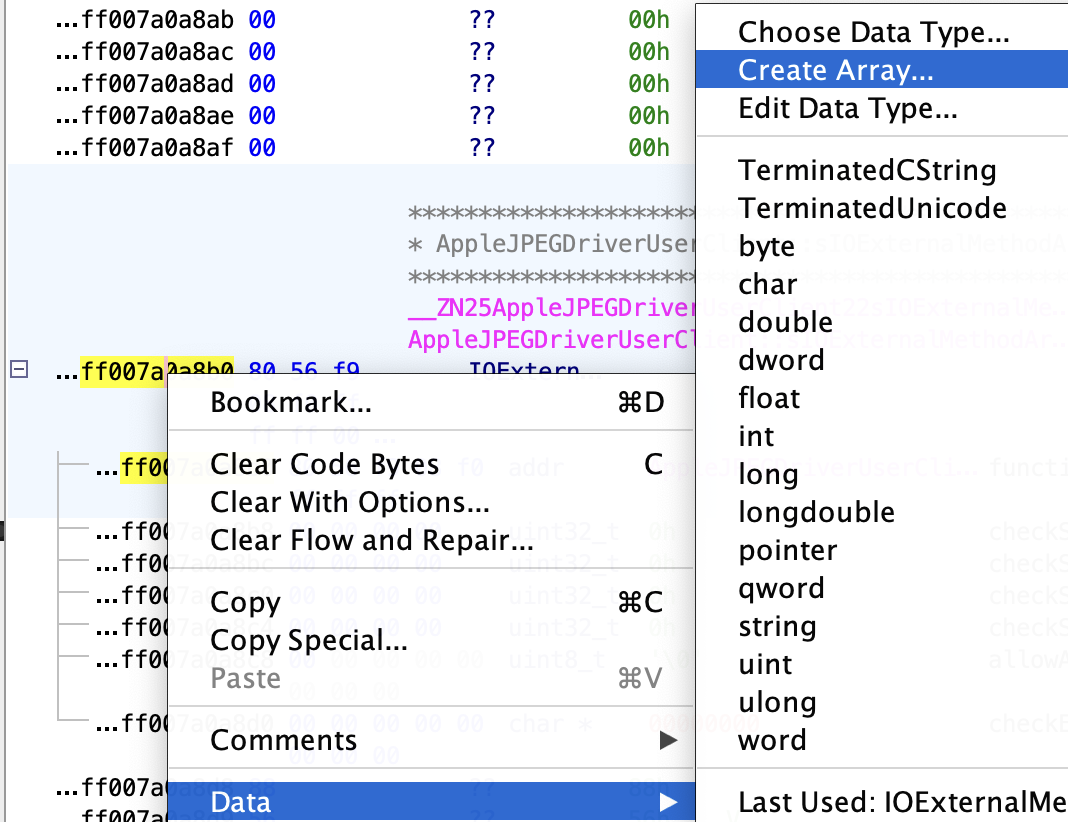

A ponieważ jesteśmy tam teraz, mamy tablicę 7 elementów (sprawdź końcowy zdekompilowany kod), kliknij, aby utworzyć tablicę 7 elementów:

Po utworzeniu tablicy widać wszystkie eksportowane funkcje:

Tip

Jeśli pamiętasz, aby call an exported function from user space nie musimy wywoływać nazwy funkcji, lecz selector number. Tutaj widać, że selector 0 to funkcja initializeDecoder, selector 1 to startDecoder, selector 2 initializeEncoder…

Najnowsza powierzchnia ataku IOKit (2023–2025)

  • Keystroke capture via IOHIDFamily – CVE-2024-27799 (14.5) wykazał, że permissive IOHIDSystem client mógł przechwytywać zdarzenia HID nawet przy secure input; upewnij się, że externalMethod handlers egzekwują entitlements zamiast polegać tylko na typie user-client.
  • IOGPUFamily memory corruption – CVE-2024-44197 i CVE-2025-24257 naprawiły OOB writes dostępne z sandboxed apps, które przekazują sfałszowane dane o zmiennej długości do GPU user clients; typowy błąd to słabe sprawdzanie granic wokół argumentów IOConnectCallStructMethod.
  • Legacy keystroke monitoring – CVE-2023-42891 (14.2) potwierdził, że HID user clients nadal mogą być wektorem ucieczki z sandboxu; fuzzuj każdy driver wystawiający keyboard/event queues.

Szybkie wskazówki dotyczące triage i fuzzingu

  • Wyenumeruj wszystkie external methods dla user client z poziomu userland, aby zasilić fuzzer:
# list selectors for a service
python3 - <<'PY'
from ioreg import IORegistry
svc = 'IOHIDSystem'
reg = IORegistry()
obj = reg.get_service(svc)
for sel, name in obj.external_methods():
print(f"{sel:02d} {name}")
PY
  • Podczas reversingu zwróć uwagę na liczby w IOExternalMethodDispatch2022. Powszechny wzorzec błędu w niedawnych CVE to niespójność structureInputSize/structureOutputSize względem rzeczywistej długości copyin, co prowadzi do heap OOB w IOConnectCallStructMethod.
  • Możliwość dotarcia do sandboxa nadal zależy od entitlements. Zanim poświęcisz czas na cel, sprawdź, czy klient jest dozwolony z aplikacji stron trzecich:
strings /System/Library/Extensions/IOHIDFamily.kext/Contents/MacOS/IOHIDFamily | \
grep -E "^com\.apple\.(driver|private)"
  • W przypadku błędów GPU/iomfb, przekazanie zbyt dużych tablic przez IOConnectCallMethod często wystarcza, aby spowodować błędne sprawdzanie zakresu. Minimalny harness (selector X) do wywołania size confusion:
uint8_t buf[0x1000];
size_t outSz = sizeof(buf);
IOConnectCallStructMethod(conn, X, buf, sizeof(buf), buf, &outSz);
