Informação Básica

O I/O Kit é um framework de driver de dispositivo orientado a objetos e open-source no kernel XNU, que lida com drivers de dispositivo carregados dinamicamente. Ele permite que código modular seja adicionado ao kernel dinamicamente, suportando hardware diverso.

Drivers do IOKit basicamente exportam funções do kernel. Os tipos dos parâmetros dessas funções são predefinidos e verificados. Além disso, similar ao XPC, o IOKit é apenas outra camada por cima das mensagens Mach.

O código do kernel XNU do IOKit é disponibilizado como open-source pela Apple em https://github.com/apple-oss-distributions/xnu/tree/main/iokit. Além disso, os componentes do IOKit em espaço de usuário também são open-source https://github.com/opensource-apple/IOKitUser.

Entretanto, nenhum driver do IOKit é open-source. De qualquer forma, ocasionalmente uma release de um driver pode vir com símbolos que facilitam seu debug. Veja como obter as extensões do driver a partir do firmware aqui.

É escrito em C++. Você pode obter símbolos C++ demangled com:

# Get demangled symbols
nm -C com.apple.driver.AppleJPEGDriver

# Demangled symbols from stdin
c++filt
__ZN16IOUserClient202222dispatchExternalMethodEjP31IOExternalMethodArgumentsOpaquePK28IOExternalMethodDispatch2022mP8OSObjectPv
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Caution

As funções expostas do IOKit podem executar verificações de segurança adicionais quando um cliente tenta chamar uma função, mas observe que os apps normalmente são limitados pelo sandbox às funções IOKit com as quais podem interagir.

Drivers

No macOS eles estão localizados em:

  • /System/Library/Extensions
  • Arquivos KEXT incorporados no sistema operacional OS X.
  • /Library/Extensions
  • Arquivos KEXT instalados por software de terceiros

No iOS eles estão localizados em:

  • /System/Library/Extensions
#Use kextstat to print the loaded drivers
kextstat
Executing: /usr/bin/kmutil showloaded
No variant specified, falling back to release
Index Refs Address            Size       Wired      Name (Version) UUID <Linked Against>
1  142 0                  0          0          com.apple.kpi.bsd (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
2   11 0                  0          0          com.apple.kpi.dsep (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
3  170 0                  0          0          com.apple.kpi.iokit (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
4    0 0                  0          0          com.apple.kpi.kasan (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
5  175 0                  0          0          com.apple.kpi.libkern (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
6  154 0                  0          0          com.apple.kpi.mach (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
7   88 0                  0          0          com.apple.kpi.private (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
8  106 0                  0          0          com.apple.kpi.unsupported (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
9    2 0xffffff8003317000 0xe000     0xe000     com.apple.kec.Libm (1) 6C1342CC-1D74-3D0F-BC43-97D5AD38200A <5>
10   12 0xffffff8003544000 0x92000    0x92000    com.apple.kec.corecrypto (11.1) F5F1255F-6552-3CF4-A9DB-D60EFDEB4A9A <8 7 6 5 3 1>

Até o número 9 os drivers listados estão carregados no address 0. Isso significa que estes não são drivers reais, mas parte do kernel e não podem ser descarregados.

Para encontrar extensões específicas você pode usar:

kextfind -bundle-id com.apple.iokit.IOReportFamily #Search by full bundle-id
kextfind -bundle-id -substring IOR #Search by substring in bundle-id

Para carregar e descarregar extensões do kernel, execute:

kextload com.apple.iokit.IOReportFamily
kextunload com.apple.iokit.IOReportFamily

IORegistry

The IORegistry é uma parte crucial do framework IOKit no macOS e iOS que serve como um banco de dados para representar a configuração e o estado do hardware do sistema. É uma coleção hierárquica de objetos que representam todo o hardware e os drivers carregados no sistema, e seus relacionamentos entre si.

You can get the IORegistry using the cli ioreg to inspect it from the console (especialmente útil para iOS).

ioreg -l #List all
ioreg -w 0 #Not cut lines
ioreg -p <plane> #Check other plane

Você pode baixar IORegistryExplorer a partir de Xcode Additional Tools em https://developer.apple.com/download/all/ e inspecionar o macOS IORegistry através de uma interface gráfica.

No IORegistryExplorer, “planes” são usados para organizar e exibir os relacionamentos entre diferentes objetos no IORegistry. Cada plane representa um tipo específico de relacionamento ou uma vista particular da configuração de hardware e drivers do sistema. Aqui estão alguns dos planes comuns que você pode encontrar no IORegistryExplorer:

  1. IOService Plane: Este é o plano mais geral, exibindo os objetos de serviço que representam drivers e nubs (canais de comunicação entre drivers). Ele mostra as relações provider-client entre esses objetos.
  2. IODeviceTree Plane: Este plano representa as conexões físicas entre dispositivos conforme são conectados ao sistema. É frequentemente usado para visualizar a hierarquia de dispositivos conectados via barramentos como USB ou PCI.
  3. IOPower Plane: Exibe objetos e suas relações em termos de gerenciamento de energia. Pode mostrar quais objetos estão afetando o estado de energia de outros, útil para depurar problemas relacionados à energia.
  4. IOUSB Plane: Focado especificamente em dispositivos USB e suas relações, mostrando a hierarquia de hubs USB e dispositivos conectados.
  5. IOAudio Plane: Este plano representa dispositivos de áudio e suas relações dentro do sistema.
  6. …

Exemplo de código de comunicação com driver

O código a seguir conecta-se ao serviço IOKit YourServiceNameHere e chama o selector 0:

  • Primeiro chama IOServiceMatching e IOServiceGetMatchingServices para obter o serviço.
  • Em seguida estabelece uma conexão chamando IOServiceOpen.
  • E finalmente chama uma função com IOConnectCallScalarMethod indicando o selector 0 (o selector é o número atribuído à função que você quer chamar).
Exemplo de chamada em espaço do usuário para um selector de driver ```objectivec #import #import

int main(int argc, const char * argv[]) { @autoreleasepool { // Get a reference to the service using its name CFMutableDictionaryRef matchingDict = IOServiceMatching(“YourServiceNameHere”); if (matchingDict == NULL) { NSLog(@“Failed to create matching dictionary”); return -1; }

// Obtain an iterator over all matching services io_iterator_t iter; kern_return_t kr = IOServiceGetMatchingServices(kIOMasterPortDefault, matchingDict, &iter); if (kr != KERN_SUCCESS) { NSLog(@“Failed to get matching services”); return -1; }

// Get a reference to the first service (assuming it exists) io_service_t service = IOIteratorNext(iter); if (!service) { NSLog(@“No matching service found”); IOObjectRelease(iter); return -1; }

// Open a connection to the service io_connect_t connect; kr = IOServiceOpen(service, mach_task_self(), 0, &connect); if (kr != KERN_SUCCESS) { NSLog(@“Failed to open service”); IOObjectRelease(service); IOObjectRelease(iter); return -1; }

// Call a method on the service // Assume the method has a selector of 0, and takes no arguments kr = IOConnectCallScalarMethod(connect, 0, NULL, 0, NULL, NULL); if (kr != KERN_SUCCESS) { NSLog(@“Failed to call method”); }

// Cleanup IOServiceClose(connect); IOObjectRelease(service); IOObjectRelease(iter); } return 0; }

</details>

Existem **outras** funções que podem ser usadas para chamar funções do IOKit além de **`IOConnectCallScalarMethod`**, como **`IOConnectCallMethod`**, **`IOConnectCallStructMethod`**...

## Análise reversa do ponto de entrada do driver

Você pode obter estes, por exemplo, de uma [**firmware image (ipsw)**](#ipsw). Em seguida, carregue-o no seu descompilador favorito.

Você pode começar a descompilar a função **`externalMethod`**, pois essa é a função do driver que receberá a chamada e invocará a função correta:

<figure><img src="../../../images/image (1168).png" alt="" width="315"><figcaption></figcaption></figure>

<figure><img src="../../../images/image (1169).png" alt=""><figcaption></figcaption></figure>

Essa chamada demagled horrível significa:
```cpp
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Observe que na definição anterior o parâmetro self está ausente; a definição correta seria:

IOUserClient2022::dispatchExternalMethod(self, unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Na verdade, você pode encontrar a definição real em https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/Kernel/IOUserClient.cpp#L6388:

IOUserClient2022::dispatchExternalMethod(uint32_t selector, IOExternalMethodArgumentsOpaque *arguments,
const IOExternalMethodDispatch2022 dispatchArray[], size_t dispatchArrayCount,
OSObject * target, void * reference)

Com essas informações você pode reescrever Ctrl+Right -> Edit function signature e definir os tipos conhecidos:

O novo código decompilado ficará assim:

Para o próximo passo precisamos ter definida a struct IOExternalMethodDispatch2022. Ela é open-source em https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/IOKit/IOUserClient.h#L168-L176, você pode defini-la:

Agora, seguindo o (IOExternalMethodDispatch2022 *)&sIOExternalMethodArray você pode ver muitos dados:

Altere o Tipo de Dados para IOExternalMethodDispatch2022:

após a mudança:

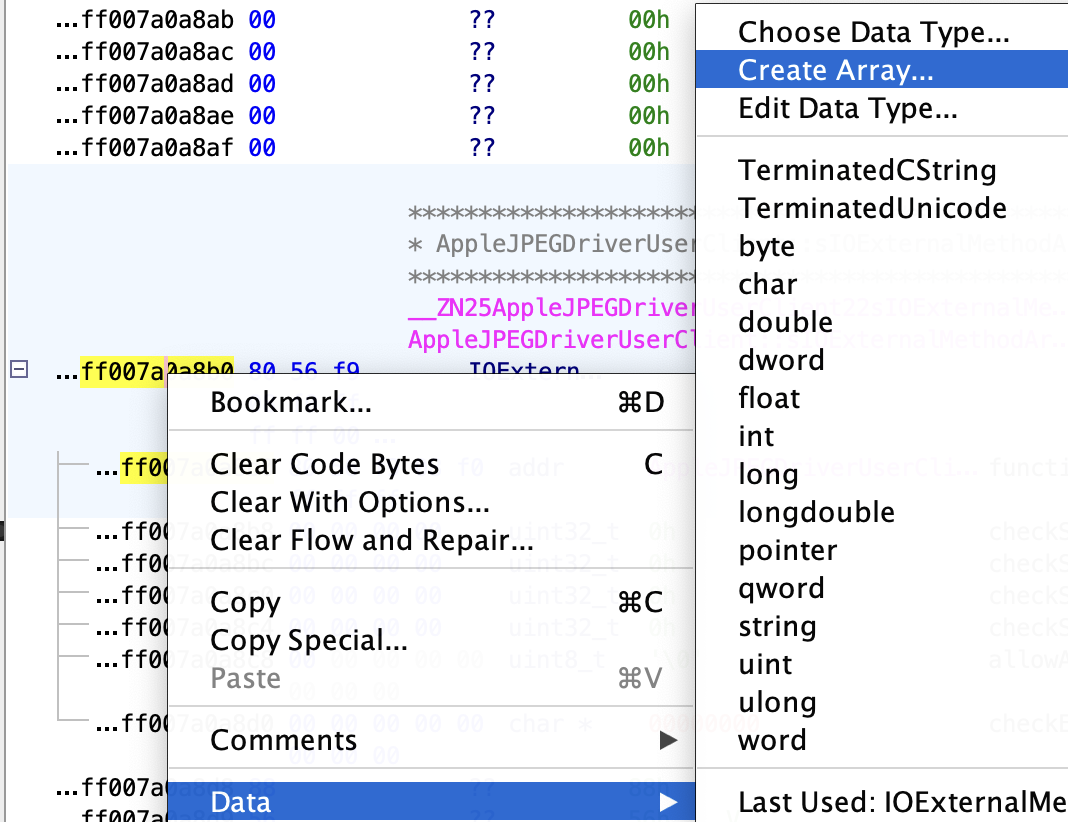

E agora que estamos ali temos um array de 7 elementos (verifique o código decompilado final), clique para criar um array de 7 elementos:

Após o array ser criado você pode ver todas as funções exportadas:

Tip

Se você lembra, para chamar uma exportada função do espaço do usuário não precisamos chamar o nome da função, mas o selector number. Aqui você pode ver que o selector 0 é a função initializeDecoder, o selector 1 é startDecoder, o selector 2 initializeEncoder…

Superfície de ataque recente do IOKit (2023–2025)

  • Keystroke capture via IOHIDFamily – CVE-2024-27799 (14.5) mostrou que um client permissivo IOHIDSystem poderia capturar eventos HID mesmo com secure input; assegure que os handlers externalMethod apliquem entitlements em vez de checar apenas o tipo do user-client.
  • IOGPUFamily memory corruption – CVE-2024-44197 and CVE-2025-24257 corrigiram OOB writes acessíveis por apps sandboxed que passam dados de comprimento variável malformados para GPU user clients; o bug habitual é falta de limites ao redor dos argumentos de IOConnectCallStructMethod.
  • Legacy keystroke monitoring – CVE-2023-42891 (14.2) confirmou que HID user clients continuam sendo um vetor de escape do sandbox; fuzz qualquer driver que exponha filas de teclado/eventos.

Dicas rápidas de triagem e fuzzing

  • Enumere todos os external methods para um user client a partir do userland para semear um fuzzer:
# list selectors for a service
python3 - <<'PY'
from ioreg import IORegistry
svc = 'IOHIDSystem'
reg = IORegistry()
obj = reg.get_service(svc)
for sel, name in obj.external_methods():
print(f"{sel:02d} {name}")
PY
  • Ao realizar engenharia reversa, preste atenção às contagens de IOExternalMethodDispatch2022. Um padrão comum de bug em CVEs recentes é a inconsistência entre structureInputSize/structureOutputSize e o comprimento real do copyin, levando a heap OOB em IOConnectCallStructMethod.
  • A acessibilidade do Sandbox ainda depende de entitlements. Antes de gastar tempo em um alvo, verifique se o cliente é permitido a partir de um third‑party app:
strings /System/Library/Extensions/IOHIDFamily.kext/Contents/MacOS/IOHIDFamily | \
grep -E "^com\.apple\.(driver|private)"
  • Para bugs de GPU/iomfb, passar arrays de tamanho excessivo através de IOConnectCallMethod costuma ser suficiente para provocar limites incorretos. Harness mínimo (selector X) para provocar size confusion:
uint8_t buf[0x1000];
size_t outSz = sizeof(buf);
IOConnectCallStructMethod(conn, X, buf, sizeof(buf), buf, &outSz);
