Osnovne informacije

I/O Kit je otvorenog koda, objektno-orijentisan okvir za upravljačke programe uređaja u XNU kernelu, koji rukuje dinamički učitavanim drajverima uređaja. Omogućava modularnom kodu da se dodaje u kernel u hodu (on-the-fly), podržavajući raznovrstan hardver.

IOKit drajveri će u suštini izvoziti funkcije iz kernela. Tipovi parametara tih funkcija su predefinisani i verifikovani. Štaviše, slično XPC-u, IOKit je samo još jedan sloj na vrhu Mach messages.

IOKit XNU kernel code je otvorenog koda i Apple ga objavljuje na https://github.com/apple-oss-distributions/xnu/tree/main/iokit. Takođe, komponente IOKit-a u korisničkom prostoru su otvorenog koda na https://github.com/opensource-apple/IOKitUser.

Međutim, nijedni IOKit drajveri nisu otvorenog koda. Ipak, povremeno izdanje drajvera može sadržati simbole koji olakšavaju njegovo debugovanje. Pogledajte kako preuzeti driver ekstenzije iz firmvera ovde.

Napisano je u C++. Možete dobiti demanglovane C++ simbole sa:

# Get demangled symbols
nm -C com.apple.driver.AppleJPEGDriver

# Demangled symbols from stdin
c++filt
__ZN16IOUserClient202222dispatchExternalMethodEjP31IOExternalMethodArgumentsOpaquePK28IOExternalMethodDispatch2022mP8OSObjectPv
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Caution

IOKit izložene funkcije mogu izvoditi dodatne sigurnosne provere kada klijent pokuša da pozove funkciju, ali imajte na umu da su aplikacije obično ograničene od strane sandbox-a u pogledu toga sa kojim IOKit funkcijama mogu da interaguju.

Drajveri

Na macOS-u se nalaze:

  • /System/Library/Extensions
  • KEXT fajlovi ugrađeni u operativni sistem OS X.
  • /Library/Extensions
  • KEXT fajlovi koje instalira softver treće strane

Na iOS-u se nalaze:

  • /System/Library/Extensions
#Use kextstat to print the loaded drivers
kextstat
Executing: /usr/bin/kmutil showloaded
No variant specified, falling back to release
Index Refs Address            Size       Wired      Name (Version) UUID <Linked Against>
1  142 0                  0          0          com.apple.kpi.bsd (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
2   11 0                  0          0          com.apple.kpi.dsep (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
3  170 0                  0          0          com.apple.kpi.iokit (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
4    0 0                  0          0          com.apple.kpi.kasan (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
5  175 0                  0          0          com.apple.kpi.libkern (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
6  154 0                  0          0          com.apple.kpi.mach (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
7   88 0                  0          0          com.apple.kpi.private (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
8  106 0                  0          0          com.apple.kpi.unsupported (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
9    2 0xffffff8003317000 0xe000     0xe000     com.apple.kec.Libm (1) 6C1342CC-1D74-3D0F-BC43-97D5AD38200A <5>
10   12 0xffffff8003544000 0x92000    0x92000    com.apple.kec.corecrypto (11.1) F5F1255F-6552-3CF4-A9DB-D60EFDEB4A9A <8 7 6 5 3 1>

Do broja 9, navedeni drivers su loaded in the address 0. To znači da oni nisu pravi drivers, već part of the kernel i ne mogu da budu unloaded.

Da biste pronašli specific extensions možete koristiti:

kextfind -bundle-id com.apple.iokit.IOReportFamily #Search by full bundle-id
kextfind -bundle-id -substring IOR #Search by substring in bundle-id

Da biste učitali i uklonili kernel ekstenzije, uradite:

kextload com.apple.iokit.IOReportFamily
kextunload com.apple.iokit.IOReportFamily

IORegistry

The IORegistry je ključni deo IOKit framework-a u macOS i iOS koji služi kao baza podataka za predstavljanje konfiguracije hardvera sistema i njegovog stanja. To je hijerarhijska kolekcija objekata koja predstavlja sav hardver i drajvere učitane u sistem, i njihove međusobne odnose.

You can get the IORegistry using the cli ioreg to inspect it from the console (specially useful for iOS).

ioreg -l #List all
ioreg -w 0 #Not cut lines
ioreg -p <plane> #Check other plane

Možete preuzeti IORegistryExplorer iz Xcode Additional Tools sa https://developer.apple.com/download/all/ i pregledati macOS IORegistry kroz grafički interfejs.

U IORegistryExplorer-u, “planes” se koriste za organizovanje i prikaz odnosa između različitih objekata u IORegistry-ju. Svaka plane predstavlja određeni tip odnosa ili poseban pogled na hardver sistema i konfiguraciju drajvera. Evo nekih od uobičajenih “planes” koje možete sresti u IORegistryExplorer-u:

  1. IOService Plane: Ovo je najopštija ravan, prikazuje servisne objekte koji predstavljaju drajvere i nubs (kanale za komunikaciju između drajvera). Prikazuje provider-client odnose između ovih objekata.
  2. IODeviceTree Plane: Ova ravan predstavlja fizičke veze između uređaja kako su povezani na sistem. Često se koristi za vizuelizaciju hijerarhije uređaja povezanih preko sabirnica kao što su USB ili PCI.
  3. IOPower Plane: Prikazuje objekte i njihove odnose u kontekstu upravljanja napajanjem. Može pokazati koji objekti utiču na stanje napajanja drugih, što je korisno za otklanjanje problema vezanih za napajanje.
  4. IOUSB Plane: Fokusirana posebno na USB uređaje i njihove odnose, prikazuje hijerarhiju USB hub-ova i povezanih uređaja.
  5. IOAudio Plane: Ova ravan služi za predstavljanje audio uređaja i njihovih odnosa unutar sistema.
  6. …

Primer koda za komunikaciju sa drajverom

Sledeći kod se povezuje na IOKit servis YourServiceNameHere i poziva selector 0:

  • Prvo poziva IOServiceMatching i IOServiceGetMatchingServices da dobije servis.
  • Zatim uspostavlja konekciju pozivom IOServiceOpen.
  • Na kraju poziva funkciju sa IOConnectCallScalarMethod koja koristi selector 0 (selector je broj dodeljen funkciji koju želite da pozovete).
Primer user-space poziva na selector drajvera ```objectivec #import #import

int main(int argc, const char * argv[]) { @autoreleasepool { // Get a reference to the service using its name CFMutableDictionaryRef matchingDict = IOServiceMatching(“YourServiceNameHere”); if (matchingDict == NULL) { NSLog(@“Failed to create matching dictionary”); return -1; }

// Obtain an iterator over all matching services io_iterator_t iter; kern_return_t kr = IOServiceGetMatchingServices(kIOMasterPortDefault, matchingDict, &iter); if (kr != KERN_SUCCESS) { NSLog(@“Failed to get matching services”); return -1; }

// Get a reference to the first service (assuming it exists) io_service_t service = IOIteratorNext(iter); if (!service) { NSLog(@“No matching service found”); IOObjectRelease(iter); return -1; }

// Open a connection to the service io_connect_t connect; kr = IOServiceOpen(service, mach_task_self(), 0, &connect); if (kr != KERN_SUCCESS) { NSLog(@“Failed to open service”); IOObjectRelease(service); IOObjectRelease(iter); return -1; }

// Call a method on the service // Assume the method has a selector of 0, and takes no arguments kr = IOConnectCallScalarMethod(connect, 0, NULL, 0, NULL, NULL); if (kr != KERN_SUCCESS) { NSLog(@“Failed to call method”); }

// Cleanup IOServiceClose(connect); IOObjectRelease(service); IOObjectRelease(iter); } return 0; }

</details>

Postoje **druge** funkcije koje se mogu koristiti za pozivanje IOKit funkcija pored **`IOConnectCallScalarMethod`**, kao što su **`IOConnectCallMethod`**, **`IOConnectCallStructMethod`**...

## Reverzovanje ulazne tačke drajvera

Te funkcije, na primer, možete dobiti iz [**firmware image (ipsw)**](#ipsw). Zatim image učitajte u vaš omiljeni dekompajler.

Možete početi dekompajlirati funkciju **`externalMethod`**, jer je to drajverska funkcija koja će primati poziv i pozivati odgovarajuću funkciju:

<figure><img src="../../../images/image (1168).png" alt="" width="315"><figcaption></figcaption></figure>

<figure><img src="../../../images/image (1169).png" alt=""><figcaption></figcaption></figure>

Ta užasna demanglovana poziv znači:
```cpp
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Primetite da u prethodnoj definiciji parametar self nedostaje; ispravna definicija bi bila:

IOUserClient2022::dispatchExternalMethod(self, unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Zapravo, pravu definiciju možete pronaći u https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/Kernel/IOUserClient.cpp#L6388:

IOUserClient2022::dispatchExternalMethod(uint32_t selector, IOExternalMethodArgumentsOpaque *arguments,
const IOExternalMethodDispatch2022 dispatchArray[], size_t dispatchArrayCount,
OSObject * target, void * reference)

Sa ovim informacijama možete prepraviti Ctrl+Right -> Edit function signature i postaviti poznate tipove:

Novi dekompilovani kod će izgledati ovako:

Za sledeći korak potrebno je da bude definisan struct IOExternalMethodDispatch2022. On je opensource u https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/IOKit/IOUserClient.h#L168-L176, možete ga definisati:

Sada, prateći (IOExternalMethodDispatch2022 *)&sIOExternalMethodArray, možete videti mnogo podataka:

Promenite tip podatka u IOExternalMethodDispatch2022:

posle promene:

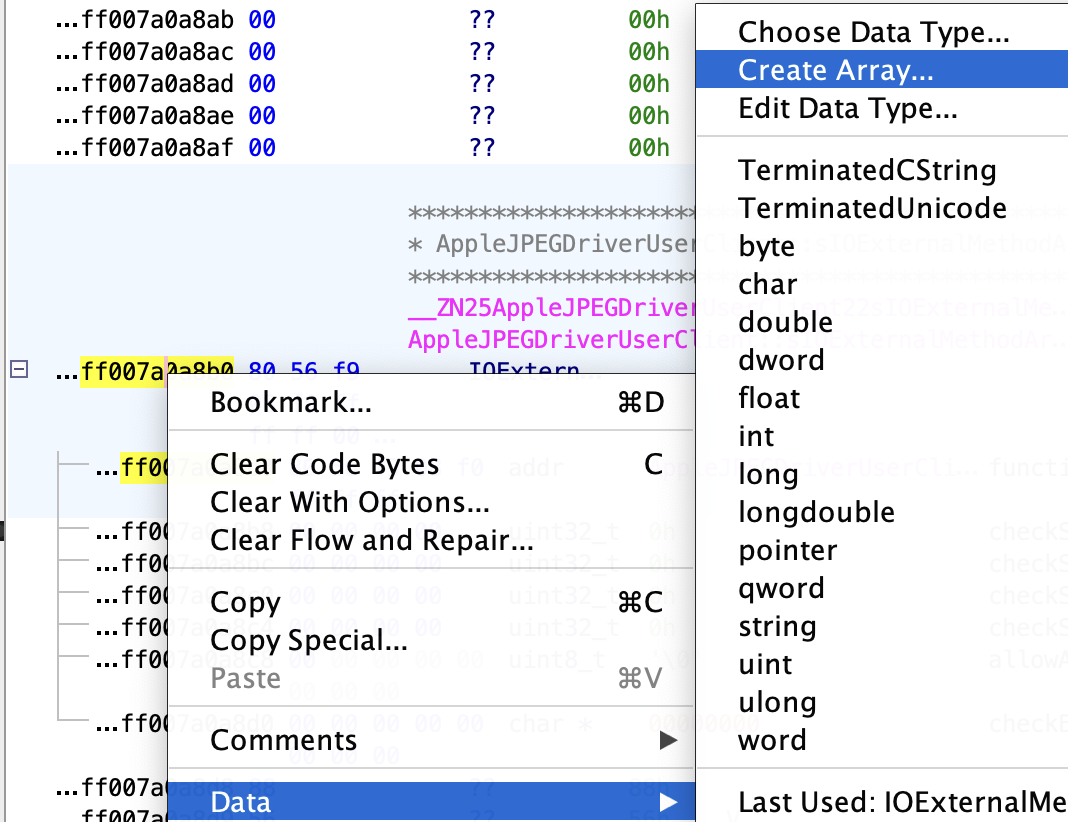

I kao što sada vidite, tamo imamo niz od 7 elemenata (pogledajte finalni dekompilovani kod), kliknite da kreirate niz od 7 elemenata:

Nakon što je niz kreiran, možete videti sve eksportovane funkcije:

Tip

Ako se sećate, da biste pozvali an exported funkciju iz user space-a ne treba da pozivate ime funkcije, već selector number. Ovde možete videti da je selector 0 funkcija initializeDecoder, selector 1 je startDecoder, selector 2 initializeEncoder…

Nedavno IOKit attack surface (2023–2025)

  • Keystroke capture via IOHIDFamily – CVE-2024-27799 (14.5) je pokazao da permisivan IOHIDSystem client može da uhvati HID događaje čak i uz secure input; osigurajte da externalMethod handleri primenjuju entitlements umesto da se oslanjaju samo na tip user-client-a.
  • IOGPUFamily memory corruption – CVE-2024-44197 i CVE-2025-24257 su ispravili OOB writes dostupne iz sandboxed aplikacija koje šalju malformirane variable-length podatke GPU user clientima; uobičajeni bug su loše granice oko argumenata IOConnectCallStructMethod.
  • Legacy keystroke monitoring – CVE-2023-42891 (14.2) je potvrdio da HID user clients ostaju vektor za bekstvo iz sandboksa; fuzz any driver exposing keyboard/event queues.

Brza trijaža & fuzzing saveti

  • Enumerišite sve external methods za user client iz userlanda kako biste seed-ovali fuzzer:
# list selectors for a service
python3 - <<'PY'
from ioreg import IORegistry
svc = 'IOHIDSystem'
reg = IORegistry()
obj = reg.get_service(svc)
for sel, name in obj.external_methods():
print(f"{sel:02d} {name}")
PY
  • Prilikom reverziranja, obrati pažnju na IOExternalMethodDispatch2022 counts. Čest obrazac buga u nedavnim CVE-ovima je neusaglašenost structureInputSize/structureOutputSize u odnosu na stvarnu dužinu copyin, što dovodi do heap OOB u IOConnectCallStructMethod.
  • Dostupnost Sandboxa i dalje zavisi od entitlements. Pre nego što potrošiš vreme na cilj, proveri da li je klijent dozvoljen iz aplikacije treće strane:
strings /System/Library/Extensions/IOHIDFamily.kext/Contents/MacOS/IOHIDFamily | \
grep -E "^com\.apple\.(driver|private)"
  • Za GPU/iomfb ranjivosti, prosleđivanje prevelikih nizova kroz IOConnectCallMethod često je dovoljno da izazove pogrešno rukovanje granicama. Minimalni harness (selector X) za izazivanje size confusion:
uint8_t buf[0x1000];
size_t outSz = sizeof(buf);
IOConnectCallStructMethod(conn, X, buf, sizeof(buf), buf, &outSz);
