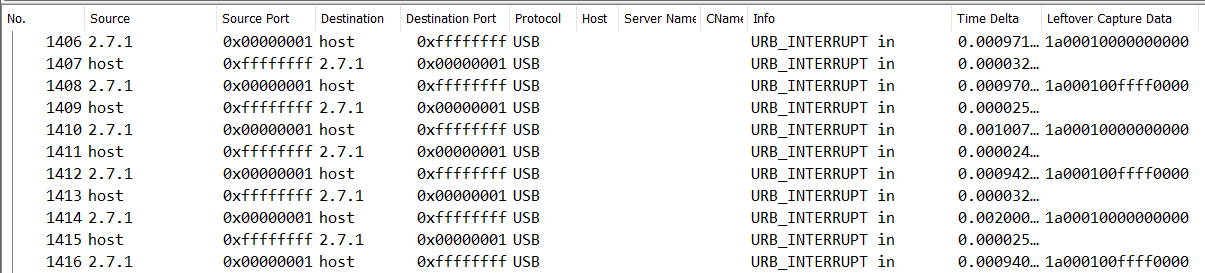

Якщо у вас є pcap, що містить USB-communication клавіатури, як-от така:

USB keyboards зазвичай використовують HID boot protocol, тож кожен interrupt transfer до host має лише 8 bytes: один byte модифікаторів (Ctrl/Shift/Alt/Super), один reserved byte і до шести keycodes на кожен report. Декодування цих bytes достатньо, щоб відновити все, що було введено.

USB HID report basics

Типовий IN report виглядає так:

ByteMeaning
0Modifier bitmap (0x02 = Left Shift, 0x20 = Right Alt, etc.). Multiple bits can be set simultaneously.
1Reserved/padding but often reused by gaming keyboards for vendor data.
2-7Up to six concurrent keycodes in USB usage ID format (0x04 = a, 0x1E = 1). 0x00 means “no key”.

Keyboards without NKRO usually send 0x01 in byte 2 when more than six keys are pressed to signal “rollover”. Understanding this layout helps when you only have the raw usb.capdata bytes.

Extracting HID data from a PCAP

Identify the keyboard interface first

On busy captures, identify the HID keyboard before dumping any reports. A reliable starting point is the interface descriptor response:

usb.transfer_type == 0x02 && usb.endpoint_address.direction == 1 && usb.bDescriptorType == 4 && usb.bInterfaceClass == 3

Подивіться на usb.bInterfaceSubClass і usb.bInterfaceProtocol:

  • subclass == 1 і protocol == 1 зазвичай означає boot keyboard
  • protocol == 2 зазвичай означає mouse
  • protocol == 0 часто означає vendor-defined або NKRO-style HID interface, яка все ще передає keyboard data, але не в простому 8-byte boot layout

Після того як interface визначено, прив’яжіть свої filters до usb.bus_id, usb.device_address і, якщо можливо, usb.interface_number перед тим, як щось експортувати.

Wireshark workflow

  1. Ізолюйте device: відфільтруйте interrupt IN traffic від keyboard, наприклад usb.transfer_type == 0x01 && usb.endpoint_address.direction == "IN" && usb.device_address == 3.
  2. Додайте корисні columns: клацніть правою кнопкою на полі Leftover Capture Data (usb.capdata) і на ваших prefered usbhid.* fields (наприклад, usbhid.boot_report.keyboard.keycode_1), щоб відстежувати keystrokes без відкривання кожного frame.
  3. Приховайте empty reports: застосуйте !(usb.capdata == 00:00:00:00:00:00:00:00), щоб прибрати idle frames.
  4. Експортуйте для post-processing: File -> Export Packet Dissections -> As CSV, включіть frame.number, usb.src, usb.capdata і usbhid.modifiers, щоб потім автоматизувати reconstruction за допомогою script.

Command-line workflow

ctf-usb-keyboard-parser already automates the classic tshark + sed pipeline:

tshark -r ./usb.pcap -Y 'usb.capdata && usb.data_len == 8' -T fields -e usb.capdata | sed 's/../:&/g2' > keystrokes.txt
python3 usbkeyboard.py ./keystrokes.txt

У новіших captures можна зберігати і usb.capdata, і більш багате поле usbhid.data, групуючи за device:

tshark -r usb.pcapng -Y "usb.capdata || usbhid.data" -T fields -e usb.src -e usb.capdata -e usbhid.data | \
sort -s -k1,1 | \
awk '{ printf "%s", (NR==1 ? $1 : pre!=$1 ? "\n" $1 : "") " " $2; pre=$1 }' | \
awk '{ for (i=2; i<=NF; i++) print $i > "usbdata-" $1 ".txt" }'

Ті файли для кожного пристрою можна напряму подавати в будь-який decoder. Якщо capture був з BLE keyboards, тунельованих через GATT, відфільтруйте btatt.value && frame.len == 20 і вивантажте hex payloads перед декодуванням.

Коли report не є класичним 8-byte boot report

Сучасні gaming keyboards, split keyboards і composite HID devices часто мають non-boot keyboard interface, де payload уже не відповідає modifier,reserved,key1..key6.

  • Краще використовувати usbhid.data, а не usb.capdata, коли Wireshark уже розібрав HID layer.
  • Якщо кожен рядок починається з постійного prefix або report ID, відсікайте його декодером, який враховує offset, а не припускайте, що byte 0 завжди є modifier.
  • Деякі USBPcap exports не містять reserved byte, тож decoders з підтримкою --no-reserved або custom offset економлять час.
  • Якщо в capture є HID report descriptor або BLE HOGP report map, використайте їх, щоб відновити реальну структуру полів ще до написання parser.

Автоматизація decoding

  • ctf-usb-keyboard-parser досі корисний для швидких CTF challenges і вже є в repository.
  • CTF-Usb_Keyboard_Parser (main.py) нативно parse-ить як pcap, так і pcapng, розуміє LinkTypeUsbLinuxMmapped/LinkTypeUsbPcap і не потребує tshark, тож добре працює в ізольованих sandboxes.
  • USB-HID-decoders додає visualizers для keyboard, mouse і tablet. Ви можете або запустити helper extract_hid_data.sh (tshark backend), або extract_hid_data.py (scapy backend), а потім передати отриманий text file у decoder чи replay modules, щоб побачити, як розгортаються keystrokes.

Stateful decoding має значення

USB interrupt captures зазвичай містять і key press, і одну або кілька повторних копій того самого report до надходження release event. Практичний decoder має:

  • виводити лише нові keycodes порівняно з попереднім report
  • зберігати modifier state (Shift, Ctrl, AltGr) з byte 0 або з розібраного поля usbhid.boot_report.keyboard.modifier
  • відстежувати toggle keys на кшталт Caps Lock, бо uppercase output не контролюється лише Shift
  • пам’ятати, що HID usage IDs не залежать від layout: 0x1d — це фізична позиція клавіші z/y залежно від keyboard layout на host

Швидкий Python decoder

#!/usr/bin/env python3
import sys
NORMAL = {0x04:'a',0x05:'b',0x06:'c',0x07:'d',0x08:'e',0x09:'f',0x0a:'g',0x1c:'y',0x1d:'z',0x28:'\n',0x2d:'-',0x2e:'=',0x2f:'[',0x30:']',0x33:';',0x34:"'",0x36:',',0x37:'.'}
SHIFTED = {0x2d:'_',0x2e:'+',0x2f:'{',0x30:'}',0x33:':',0x34:'"',0x36:'<',0x37:'>'}
prev = set()
caps = False
for raw in sys.stdin:
raw = raw.strip().replace(':', '')
if len(raw) != 16:
continue
modifier = int(raw[0:2], 16)
keycodes = [int(raw[i:i+2], 16) for i in range(4, 16, 2)]
current = {k for k in keycodes if k}
newly_pressed = [k for k in keycodes if k and k not in prev]
shift = bool(modifier & 0x22)
for keycode in newly_pressed:
if keycode == 0x39:
caps = not caps
continue
char = SHIFTED.get(keycode) if shift else None
if char is None:
char = NORMAL.get(keycode, '?')
if char.isalpha() and (shift ^ caps):
char = char.upper()
sys.stdout.write(char)
prev = current

Подавайте їм прості hex-рядки, скинуті раніше, щоб одразу отримати приблизну реконструкцію без підключення повного parser до середовища. Для non-US layouts це все ще відновлює physical key position, а не обов’язково final glyph, який бачився на host жертви.

Troubleshooting tips

  • If Wireshark does not populate usbhid.* fields, the HID report descriptor was probably not captured. Replug the keyboard while capturing or fall back to raw usb.capdata.
  • On Linux software captures, usbmon is the normal source; on Windows, Wireshark depends on the USBPcap extcap to see raw USB URBs at all.
  • If the keyboard was attached through a hub or dock, confirm the interface descriptor first and then decode only that device/interface pair. Composite HID captures frequently mix keyboard and mouse reports.
  • Windows captures require the USBPcap extcap interface; make sure it survived Wireshark upgrades, as missing extcaps leave you with empty device lists.
  • Always correlate usb.bus_id:device:interface (e.g. 1.9.1) before decoding anything — mixing multiple keyboards or storage devices leads to nonsense keystrokes.
