Основна інформація

I/O Kit — це фреймворк драйверів пристроїв з відкритим кодом, об’єктно-орієнтований у ядрі XNU, що обробляє динамічно завантажувані драйвери пристроїв. Він дозволяє додавати модульний код у ядро на льоту, підтримуючи різне обладнання.

IOKit драйвери, по суті, експортують функції з ядра. Типи параметрів цих функцій передвизначені і перевіряються. Крім того, подібно до XPC, IOKit — це ще один шар поверх Mach messages.

IOKit XNU kernel code опубліковано Apple як open-source за адресою https://github.com/apple-oss-distributions/xnu/tree/main/iokit. Крім того, компоненти IOKit у просторі користувача також доступні з відкритим кодом: https://github.com/opensource-apple/IOKitUser.

Однак жодні IOKit драйвери не є з відкритим кодом. Водночас іноді реліз драйвера може містити символи, що полегшують його відлагодження. Дізнайтеся, як get the driver extensions from the firmware here.

Він написаний на C++. Ви можете отримати демангловані символи C++ за допомогою:

# Get demangled symbols
nm -C com.apple.driver.AppleJPEGDriver

# Demangled symbols from stdin
c++filt
__ZN16IOUserClient202222dispatchExternalMethodEjP31IOExternalMethodArgumentsOpaquePK28IOExternalMethodDispatch2022mP8OSObjectPv
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Caution

IOKit відкриті функції можуть виконувати додаткові перевірки безпеки, коли клієнт намагається викликати функцію, але зауважте, що додатки зазвичай обмежені sandbox щодо того, з якими функціями IOKit вони можуть взаємодіяти.

Драйвери

У macOS вони розташовані у:

  • /System/Library/Extensions
  • KEXT файли, вбудовані в операційну систему OS X.
  • /Library/Extensions
  • KEXT файли, встановлені стороннім програмним забезпеченням

У iOS вони розташовані у:

  • /System/Library/Extensions
#Use kextstat to print the loaded drivers
kextstat
Executing: /usr/bin/kmutil showloaded
No variant specified, falling back to release
Index Refs Address            Size       Wired      Name (Version) UUID <Linked Against>
1  142 0                  0          0          com.apple.kpi.bsd (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
2   11 0                  0          0          com.apple.kpi.dsep (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
3  170 0                  0          0          com.apple.kpi.iokit (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
4    0 0                  0          0          com.apple.kpi.kasan (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
5  175 0                  0          0          com.apple.kpi.libkern (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
6  154 0                  0          0          com.apple.kpi.mach (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
7   88 0                  0          0          com.apple.kpi.private (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
8  106 0                  0          0          com.apple.kpi.unsupported (20.5.0) 52A1E876-863E-38E3-AC80-09BBAB13B752 <>
9    2 0xffffff8003317000 0xe000     0xe000     com.apple.kec.Libm (1) 6C1342CC-1D74-3D0F-BC43-97D5AD38200A <5>
10   12 0xffffff8003544000 0x92000    0x92000    com.apple.kec.corecrypto (11.1) F5F1255F-6552-3CF4-A9DB-D60EFDEB4A9A <8 7 6 5 3 1>

До номера 9 перелічені драйвери завантажені за адресою 0. Це означає, що це не реальні драйвери, а частина ядра, і їх не можна вивантажити.

Щоб знайти конкретні розширення, ви можете використати:

kextfind -bundle-id com.apple.iokit.IOReportFamily #Search by full bundle-id
kextfind -bundle-id -substring IOR #Search by substring in bundle-id

Щоб завантажити та розвантажити kernel extensions, виконайте:

kextload com.apple.iokit.IOReportFamily
kextunload com.apple.iokit.IOReportFamily

IORegistry

The IORegistry — критично важлива частина IOKit фреймворку в macOS та iOS, яка слугує базою даних для представлення конфігурації апаратного забезпечення та стану системи. Це ієрархічна колекція об’єктів, що представляють усе апаратне забезпечення та драйвери, завантажені в систему, та їхні взаємозв’язки.

Ви можете отримати IORegistry за допомогою cli ioreg для перегляду в консолі (особливо корисно для iOS).

ioreg -l #List all
ioreg -w 0 #Not cut lines
ioreg -p <plane> #Check other plane

You could download IORegistryExplorer from Xcode Additional Tools from https://developer.apple.com/download/all/ and inspect the macOS IORegistry through a graphical interface.

У IORegistryExplorer «planes» використовуються для організації та відображення взаємозв’язків між різними об’єктами в IORegistry. Кожна «plane» представляє певний тип зв’язку або окремий вигляд конфігурації апаратного забезпечення та драйверів системи. Нижче наведені деякі з поширених «planes», які ви можете зустріти в IORegistryExplorer:

  1. IOService Plane: Це найзагальніша plane, яка відображає service-об’єкти, що представляють драйвери та nubs (канали зв’язку між драйверами). Вона показує provider-client відносини між цими об’єктами.
  2. IODeviceTree Plane: Ця plane представляє фізичні з’єднання між пристроями в міру їх підключення до системи. Її часто використовують для візуалізації ієрархії пристроїв, підключених через шини, такі як USB або PCI.
  3. IOPower Plane: Відображає об’єкти та їхні взаємозв’язки в контексті керування енергоспоживанням. Може показувати, які об’єкти впливають на стан живлення інших, що корисно для налагодження проблем, пов’язаних з енергоспоживанням.
  4. IOUSB Plane: Спеціально зосереджена на USB-пристроях та їхніх взаємозв’язках, показуючи ієрархію USB-хабів і підключених пристроїв.
  5. IOAudio Plane: Ця plane призначена для представлення аудіопристроїв та їхніх взаємозв’язків у системі.
  6. …

Driver Comm Code Example

The following code connects to the IOKit service YourServiceNameHere and calls selector 0:

  • It first calls IOServiceMatching and IOServiceGetMatchingServices to get the service.
  • It then establishes a connection calling IOServiceOpen.
  • And it finally calls a function with IOConnectCallScalarMethod indicating the selector 0 (the selector is the number the function you want to call has assigned).
Приклад виклику селектора драйвера з простору користувача ```objectivec #import #import

int main(int argc, const char * argv[]) { @autoreleasepool { // Get a reference to the service using its name CFMutableDictionaryRef matchingDict = IOServiceMatching(“YourServiceNameHere”); if (matchingDict == NULL) { NSLog(@“Failed to create matching dictionary”); return -1; }

// Obtain an iterator over all matching services io_iterator_t iter; kern_return_t kr = IOServiceGetMatchingServices(kIOMasterPortDefault, matchingDict, &iter); if (kr != KERN_SUCCESS) { NSLog(@“Failed to get matching services”); return -1; }

// Get a reference to the first service (assuming it exists) io_service_t service = IOIteratorNext(iter); if (!service) { NSLog(@“No matching service found”); IOObjectRelease(iter); return -1; }

// Open a connection to the service io_connect_t connect; kr = IOServiceOpen(service, mach_task_self(), 0, &connect); if (kr != KERN_SUCCESS) { NSLog(@“Failed to open service”); IOObjectRelease(service); IOObjectRelease(iter); return -1; }

// Call a method on the service // Assume the method has a selector of 0, and takes no arguments kr = IOConnectCallScalarMethod(connect, 0, NULL, 0, NULL, NULL); if (kr != KERN_SUCCESS) { NSLog(@“Failed to call method”); }

// Cleanup IOServiceClose(connect); IOObjectRelease(service); IOObjectRelease(iter); } return 0; }

</details>

Є **інші** функції, які можна використовувати для виклику IOKit-функцій, окрім **`IOConnectCallScalarMethod`**, наприклад **`IOConnectCallMethod`**, **`IOConnectCallStructMethod`**...

## Реверсування точки входу драйвера

Ви можете отримати їх, наприклад, з [**firmware image (ipsw)**](#ipsw). Потім завантажте його у ваш улюблений декомпілятор.

Ви можете почати декомпіляцію функції **`externalMethod`**, оскільки це функція драйвера, яка приймає виклик і викликає відповідну функцію:

<figure><img src="../../../images/image (1168).png" alt="" width="315"><figcaption></figcaption></figure>

<figure><img src="../../../images/image (1169).png" alt=""><figcaption></figcaption></figure>

Цей деманглований виклик означає:
```cpp
IOUserClient2022::dispatchExternalMethod(unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Зверніть увагу, що в попередньому визначенні параметр self пропущено; правильне визначення було б:

IOUserClient2022::dispatchExternalMethod(self, unsigned int, IOExternalMethodArgumentsOpaque*, IOExternalMethodDispatch2022 const*, unsigned long, OSObject*, void*)

Насправді, ви можете знайти реальне визначення за цим посиланням https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/Kernel/IOUserClient.cpp#L6388:

IOUserClient2022::dispatchExternalMethod(uint32_t selector, IOExternalMethodArgumentsOpaque *arguments,
const IOExternalMethodDispatch2022 dispatchArray[], size_t dispatchArrayCount,
OSObject * target, void * reference)

З цією інформацією ви можете використовувати Ctrl+Right -> Edit function signature і встановити відомі типи:

Новий декомпільований код виглядатиме так:

На наступному кроці нам потрібно мати визначену структуру IOExternalMethodDispatch2022. Вона з відкритим кодом за адресою https://github.com/apple-oss-distributions/xnu/blob/1031c584a5e37aff177559b9f69dbd3c8c3fd30a/iokit/IOKit/IOUserClient.h#L168-L176, ви можете визначити її так:

Тепер, слідуючи за (IOExternalMethodDispatch2022 *)&sIOExternalMethodArray, ви бачите багато даних:

Змініть тип даних на IOExternalMethodDispatch2022:

після зміни:

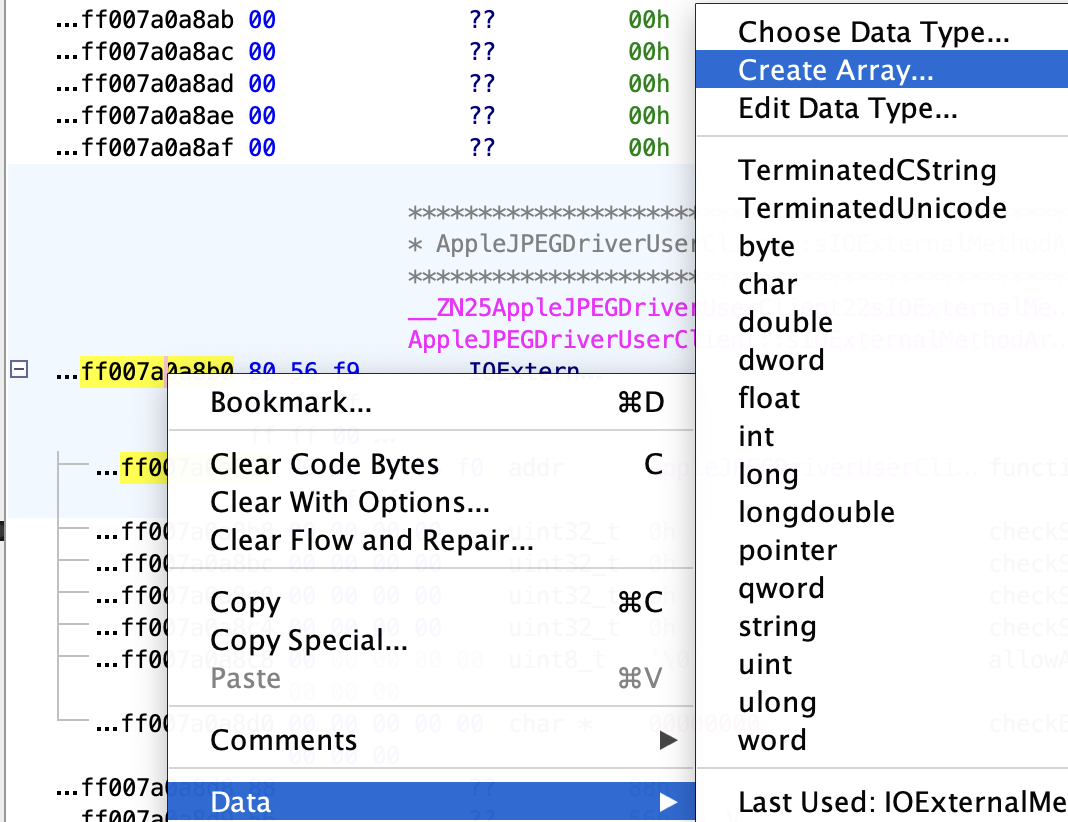

І як ви бачите, там у нас є масив із 7 елементів (перевірте фінальний декомпільований код), натисніть, щоб створити масив із 7 елементів:

Після створення масиву ви побачите всі exported functions:

Tip

Якщо ви пам’ятаєте, щоб call an exported function з user space, нам не потрібно викликати ім’я функції, а використовується selector number. Тут ви бачите, що selector 0 — це функція initializeDecoder, selector 1 — startDecoder, selector 2 — initializeEncoder…

Останні вектори атак IOKit (2023–2025)

  • Keystroke capture via IOHIDFamily – CVE-2024-27799 (14.5) показав, що дозволений клієнт IOHIDSystem міг захоплювати події HID навіть при secure input; переконайтеся, що обробники externalMethod перевіряють entitlements, а не лише тип user-client.
  • IOGPUFamily memory corruption – CVE-2024-44197 та CVE-2025-24257 усунули OOB writes, до яких могли дістатися sandboxed apps, що передавали пошкоджені змінної довжини дані GPU user clients; звична помилка — недостатні перевірки меж навколо аргументів IOConnectCallStructMethod.
  • Legacy keystroke monitoring – CVE-2023-42891 (14.2) підтвердив, що HID user clients залишаються вектором для sandbox-escape; fuzz будь-який драйвер, що експонує keyboard/event queues.

Quick triage & fuzzing tips

  • Перелічіть всі external methods для user client з userland, щоб ініціалізувати fuzzer:
# list selectors for a service
python3 - <<'PY'
from ioreg import IORegistry
svc = 'IOHIDSystem'
reg = IORegistry()
obj = reg.get_service(svc)
for sel, name in obj.external_methods():
print(f"{sel:02d} {name}")
PY
  • When reversing, зверніть увагу на кількість IOExternalMethodDispatch2022. Поширений шаблон багу в останніх CVE — це несумісність structureInputSize/structureOutputSize з фактичною довжиною copyin, що призводить до heap OOB у IOConnectCallStructMethod.
  • Sandbox reachability все ще залежить від entitlements. Перед тим, як витрачати час на ціль, перевірте, чи клієнт дозволений для third‑party app:
strings /System/Library/Extensions/IOHIDFamily.kext/Contents/MacOS/IOHIDFamily | \
grep -E "^com\.apple\.(driver|private)"
  • Для багів GPU/iomfb, передача занадто великих масивів через IOConnectCallMethod часто достатня, щоб викликати неправильну перевірку меж. Мінімальний harness (selector X) для виклику size confusion:
uint8_t buf[0x1000];
size_t outSz = sizeof(buf);
IOConnectCallStructMethod(conn, X, buf, sizeof(buf), buf, &outSz);
