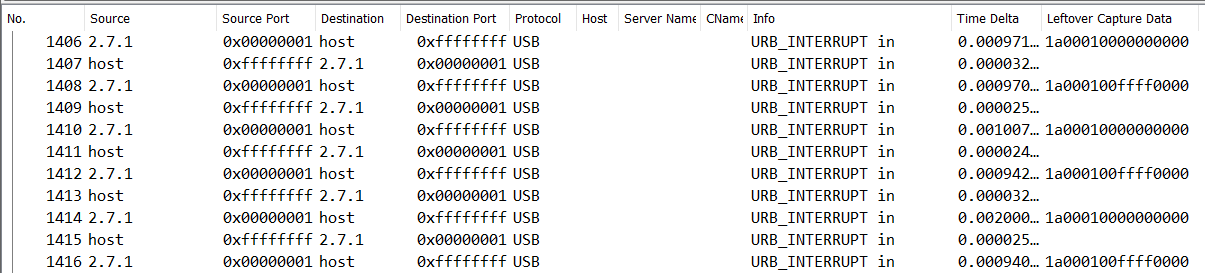

如果你有一个包含通过 USB 传输的键盘通信的 pcap，比如下面这个：

USB 键盘通常使用 HID boot protocol，所以每次发送到主机的 interrupt transfer 只有 8 字节：一个字节的修饰键位（Ctrl/Shift/Alt/Super），一个保留字节，以及每个 report 最多六个 keycodes。只要解码这些字节，就能重建所有输入内容。

USB HID report basics

典型的 IN report 看起来像这样：

ByteMeaning
0Modifier bitmap (0x02 = Left Shift, 0x20 = Right Alt, etc.). Multiple bits can be set simultaneously.
1Reserved/padding but often reused by gaming keyboards for vendor data.
2-7Up to six concurrent keycodes in USB usage ID format (0x04 = a, 0x1E = 1). 0x00 means “no key”.

没有 NKRO 的键盘在按下超过六个键时，通常会在 byte 2 发送 0x01 来表示 “rollover”。了解这个布局后，即使你只有原始的 usb.capdata 字节，也能还原按键内容。

Extracting HID data from a PCAP

Identify the keyboard interface first

在繁忙的抓包中，在导出任何 report 之前，先识别 HID 键盘。一个可靠的起点是 interface descriptor response:

usb.transfer_type == 0x02 && usb.endpoint_address.direction == 1 && usb.bDescriptorType == 4 && usb.bInterfaceClass == 3

查看 usb.bInterfaceSubClass 和 usb.bInterfaceProtocol：

  • subclass == 1 且 protocol == 1 通常表示 boot keyboard
  • protocol == 2 通常是 mouse
  • protocol == 0 往往表示 vendor-defined 或 NKRO-style HID interface，但仍然携带 keyboard 数据，只是不是简单的 8-byte boot 布局

一旦确认了 interface，就把过滤器固定到 usb.bus_id、usb.device_address，如果可能再加上 usb.interface_number，然后再导出任何内容。

Wireshark workflow

  1. 隔离设备：对来自 keyboard 的 interrupt IN 流量加过滤器，例如 usb.transfer_type == 0x01 && usb.endpoint_address.direction == "IN" && usb.device_address == 3。
  2. 添加有用列：右键点击 Leftover Capture Data 字段（usb.capdata）以及你偏好的 usbhid.* 字段（例如 usbhid.boot_report.keyboard.keycode_1），这样就能跟踪 keystrokes，而不必打开每一帧。
  3. 隐藏空报告：应用 !(usb.capdata == 00:00:00:00:00:00:00:00) 来去掉 idle frames。
  4. 导出以便后处理：File -> Export Packet Dissections -> As CSV，包含 frame.number、usb.src、usb.capdata 和 usbhid.modifiers，之后可以用脚本重建。

Command-line workflow

ctf-usb-keyboard-parser 已经自动化了经典的 tshark + sed pipeline：

tshark -r ./usb.pcap -Y 'usb.capdata && usb.data_len == 8' -T fields -e usb.capdata | sed 's/../:&/g2' > keystrokes.txt
python3 usbkeyboard.py ./keystrokes.txt

在较新的捕获中，你可以通过按设备批处理，同时保留 usb.capdata 和更丰富的 usbhid.data 字段：

tshark -r usb.pcapng -Y "usb.capdata || usbhid.data" -T fields -e usb.src -e usb.capdata -e usbhid.data | \
sort -s -k1,1 | \
awk '{ printf "%s", (NR==1 ? $1 : pre!=$1 ? "\n" $1 : "") " " $2; pre=$1 }' | \
awk '{ for (i=2; i<=NF; i++) print $i > "usbdata-" $1 ".txt" }'

那些按设备分别生成的文件可以直接丢进任何解码器。如果抓包来自通过 GATT 隧道传输的 BLE 键盘，就过滤 btatt.value && frame.len == 20，并在解码前把十六进制 payload 导出来。

当报告不是经典的 8 字节 boot report 时

最近的 gaming keyboards、split keyboards 和 composite HID devices 往往暴露的是非-boot keyboard interface，此时 payload 不再符合 modifier,reserved,key1..key6。

  • 当 Wireshark 已经解析了 HID layer 时，优先使用 usbhid.data 而不是 usb.capdata。
  • 如果每一行都以固定前缀或 report ID 开头，就用支持 offset 的 decoder 把它去掉，而不要假设 byte 0 永远是 modifier。
  • 一些 USBPcap 导出会省略 reserved byte，所以支持 --no-reserved 或自定义 offset 的 decoder 可以节省时间。
  • 如果抓包里有 HID report descriptor 或 BLE HOGP report map，就先用它恢复实际字段布局，再写 parser。

自动化解码

  • ctf-usb-keyboard-parser 仍然很适合快速 CTF challenges，并且已经包含在 repository 中。
  • CTF-Usb_Keyboard_Parser（main.py）原生支持解析 pcap 和 pcapng 文件，理解 LinkTypeUsbLinuxMmapped/LinkTypeUsbPcap，并且不需要 tshark，所以在隔离 sandbox 中也能很好工作。
  • USB-HID-decoders 增加了 keyboard、mouse 和 tablet visualizers。你可以运行 extract_hid_data.sh helper（tshark backend）或 extract_hid_data.py（scapy backend），然后把得到的 text file 喂给 decoder 或 replay modules，观察 keystrokes 展开。

有状态解码很重要

USB interrupt captures 通常同时包含 key press 以及在 release event 到来之前同一 report 的一个或多个重复副本。实用的 decoder 应该：

  • 只输出相对于上一条 report 新按下的 keycodes
  • 从 byte 0 或解析后的 usbhid.boot_report.keyboard.modifier field 中保留 modifier state（Shift、Ctrl、AltGr）
  • 跟踪 Caps Lock 之类的 toggle keys，因为大写输出并不只由 Shift 控制
  • 记住 HID usage IDs 与 layout 无关：0x1d 是物理上的 z/y key position，具体取决于主机 keyboard layout

快速 Python decoder

#!/usr/bin/env python3
import sys
NORMAL = {0x04:'a',0x05:'b',0x06:'c',0x07:'d',0x08:'e',0x09:'f',0x0a:'g',0x1c:'y',0x1d:'z',0x28:'\n',0x2d:'-',0x2e:'=',0x2f:'[',0x30:']',0x33:';',0x34:"'",0x36:',',0x37:'.'}
SHIFTED = {0x2d:'_',0x2e:'+',0x2f:'{',0x30:'}',0x33:':',0x34:'"',0x36:'<',0x37:'>'}
prev = set()
caps = False
for raw in sys.stdin:
raw = raw.strip().replace(':', '')
if len(raw) != 16:
continue
modifier = int(raw[0:2], 16)
keycodes = [int(raw[i:i+2], 16) for i in range(4, 16, 2)]
current = {k for k in keycodes if k}
newly_pressed = [k for k in keycodes if k and k not in prev]
shift = bool(modifier & 0x22)
for keycode in newly_pressed:
if keycode == 0x39:
caps = not caps
continue
char = SHIFTED.get(keycode) if shift else None
if char is None:
char = NORMAL.get(keycode, '?')
if char.isalpha() and (shift ^ caps):
char = char.upper()
sys.stdout.write(char)
prev = current

用之前转储的纯 hex 行直接喂给它，就能立即得到一个粗略重建，而不需要在环境里引入完整 parser。对于非 US 布局，这仍然重建的是物理按键位置，而不一定是受害主机上显示的最终 glyph。

Troubleshooting tips

  • If Wireshark does not populate usbhid.* fields, the HID report descriptor was probably not captured. Replug the keyboard while capturing or fall back to raw usb.capdata.
  • On Linux software captures, usbmon is the normal source; on Windows, Wireshark depends on the USBPcap extcap to see raw USB URBs at all.
  • If the keyboard was attached through a hub or dock, confirm the interface descriptor first and then decode only that device/interface pair. Composite HID captures frequently mix keyboard and mouse reports.
  • Windows captures require the USBPcap extcap interface; make sure it survived Wireshark upgrades, as missing extcaps leave you with empty device lists.
  • Always correlate usb.bus_id:device:interface (e.g. 1.9.1) before decoding anything — mixing multiple keyboards or storage devices leads to nonsense keystrokes.
